Kako testirati izmjenični kondenzator multimetrom? | test uživo dobrog protiv lošeg kondenzatora

Utvrđivanje je li kondenzator izmjenične struje u klimatizacijskom uređaju dobar ili loš ne zahtijeva profesionalno znanje elektronike. Sve dok imate multimetar s funkcijom "ispitivanje kapaciteta", možete slijediti ove korake i sami postati polustručnjak.

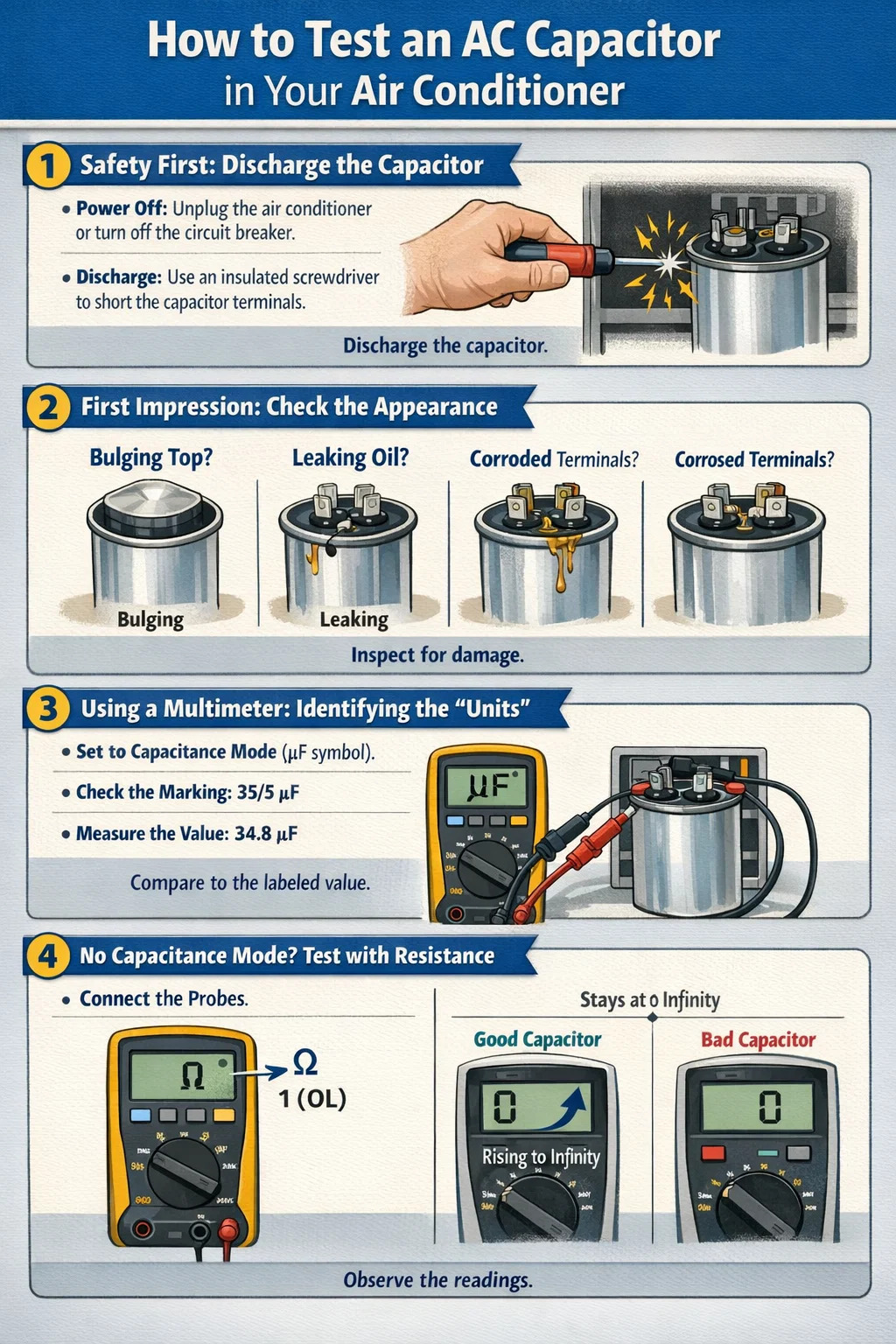

1. Sigurnost prije svega: ispraznite kondenzator

Ovaj korak je najvažniji prije početka testiranja. AC kondenzator je poput baterije; čak i nakon što je napajanje isključeno, još uvijek može držati visokonaponsko punjenje, a izravan dodir može dovesti do ozbiljnog strujnog udara.
Isključivanje: Isključite klima uređaj iz utičnice ili isključite prekidač.
Pražnjenje: Pronađite odvijač s dobro izoliranom drškom i metalnom osovinom istovremeno dodirnite dva (ili tri) priključka kondenzatora. Ako čujete "puk" ili vidite malu iskru, to znači da je zaostalo punjenje ispražnjeno.

2. Prvi dojam: Provjerite izgled

Neki neispravni AC kondenzatori ne treba čak ni testirati instrumentom; možete reći samo gledajući ih:
Ispupčen: vrh kondenzatora trebao bi biti ravan. Ako je ispupčen poput fermentiranog kruha, sigurno je slomljen.
Curenje ulja: Ako uljasta tekućina curi s dna ili vrha, to ukazuje na unutarnje oštećenje.
Korozija: Jako korodirani terminali također mogu dovesti do lošeg kontakta.

3. Korištenje multimetra: Prepoznavanje "jedinica"

Postavite multimetar na raspon mjerenja kapacitivnosti (obično označen simbolom –|(– ili označen nF/μF).
Provjerite oznake: na bočnoj strani svakog AC kondenzatora bit će ispisana vrijednost kapaciteta. Na primjer, "35/5 μF" znači da je dvostruki kondenzator, pri čemu je veći 35, a manji 5.
Izmjerite stvarnu vrijednost: Postavite sonde multimetra na odgovarajuće priključke (npr. "C" i "HERM" za mjerenje dijela kompresora, "C" i "FAN" za mjerenje dijela ventilatora).
Usporedite: Ako se izmjerena vrijednost znatno razlikuje od označene vrijednosti (npr. označena s 35, ali je mjerenje samo 10 ili uopće nema očitanja), to znači da je kondenzator "slab" i treba ga zamijeniti.

4. Što ako nema raspona kapaciteta? Koristite raspon otpora da "slušate otkucaje njegovog srca"

Ako vaš multimetar nema namjensku funkciju mjerenja kapacitivnosti, možete upotrijebiti raspon otpora (Ω) da biste ga grubo procijenili:
Dinamičko promatranje: Spojite sonde i promatrajte brojeve na ekranu. Dobar kondenzator pokazat će mali broj koji se brzo povećava i na kraju prikazuje beskonačnost (ili "1"/"OL").
Princip: To je zato što baterija u multimetru puni kondenzator. Ako broj ostane nepromijenjen ili uvijek prikazuje 0, AC kondenzator je definitivno neispravan.

5. Uobičajeni znakovi dobrih i loših kondenzatora
