Razumijevanje specifikacija i primjene kondenzatora C65R i CBB65

Izravni pregled i funkcionalni zaključak

The c65r kondenzator i što šire cbb65 kondenzator obitelji služe kao vitalne komponente u modernoj elektrotehnici, prvenstveno djelujući kao motorni kondenzatori za visoko zahtjevne aplikacije izmjenične struje (AC). Strukturno, ove komponente osiguravaju kontinuirani fazni pomak potreban za nesmetan rad jednofaznih indukcijskih motora u sustavima grijanja, ventilacije, klimatizacije (HVAC) i industrijskim pumpnim sustavima. Izravan operativni zaključak je da odabir između standardnog modela i varijacije C65R za teške uvjete rada u potpunosti ovisi o potrebnoj toleranciji kapacitivnosti mikrofarada (µF), vršnim naponima do 450 V AC i ekstremnim temperaturama okoline. Odabir točno usklađenog radnog kondenzatora sprječava pregrijavanje motora, smanjuje potrošnju energije i produljuje radni vijek kompresora ili motora ventilatora koji podržava.

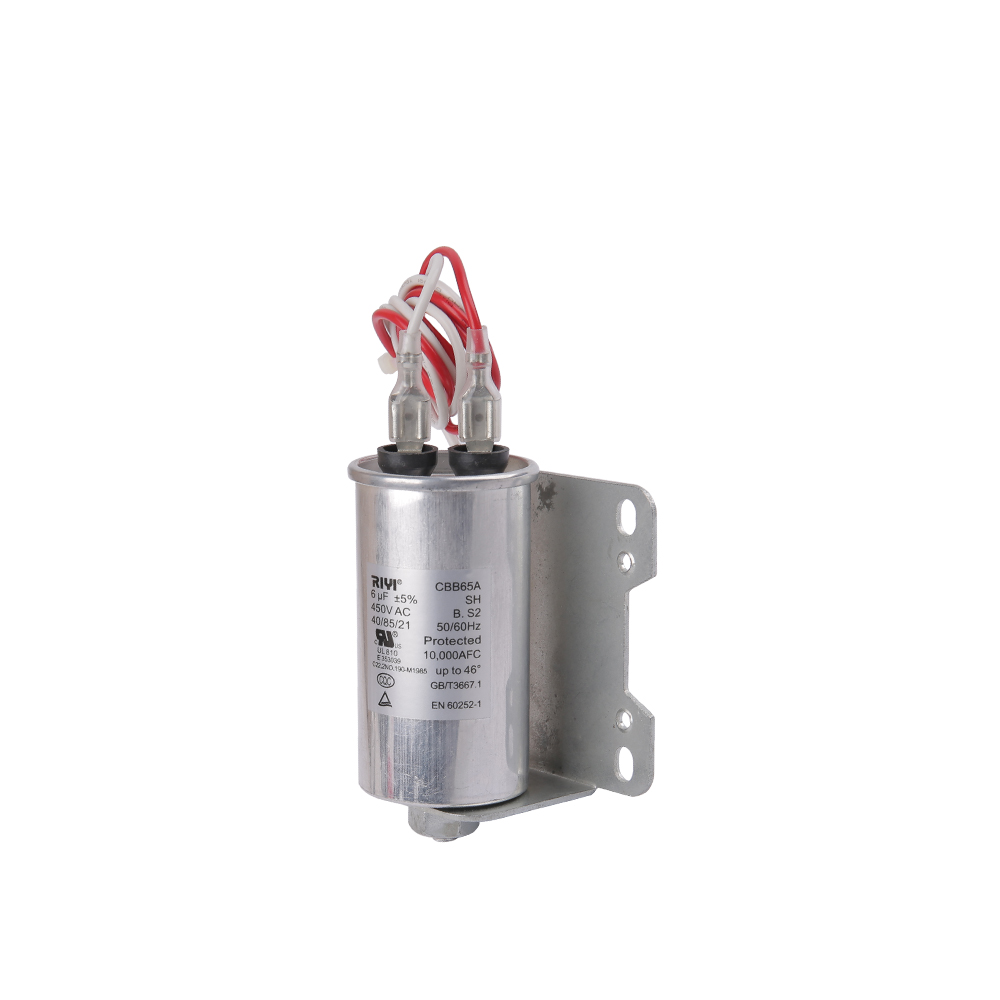

Dekodiranje tehničke nomenklature CBB65 i C65R kondenzatora

Razumijevanje označavanja ovih komponenti zahtijeva razbijanje industrijskih konvencija imenovanja. Izraz CBB65 predstavlja specifičnu vrstu metaliziranog polipropilenskog filmskog kondenzatora. U međunarodnim standardima kodiranja, slovo C označava kondenzator, prvo B označava polipropilenski dielektrični materijal, a drugo B označava da koristi dizajn sloja filma. Numerički sufiks 65 je industrijski standardni indikator za visokonaponske, uljem napunjene, protueksplozijske sigurnosne strukture.

Oznaka c65r kondenzator često ukazuje na specifične linije proizvoda proizvođača ili ojačane dizajne optimizirane za aplikacije visoke pouzdanosti, često integrirane u vrhunske rezidencijalne kondenzatorske jedinice. "R" često ističe okruglu fizičku geometriju ili poboljšanu konstrukcijsku metriku za teške uvjete rada prilagođenu strogim radnim okruženjima. Ovi kondenzatori koriste iznimno tanak sloj aluminija ili legure cink-aluminij vakuumski deponiran na podlogu od polipropilenskog filma za učinkovito pohranjivanje i otpuštanje električne energije.

Osnovne tehničke specifikacije i matrica performansi

Prilikom ocjenjivanja cbb65 kondenzatora ili specijaliziranog C65R ekvivalenta, inženjeri procjenjuju specifične električne parametre kako bi osigurali kompatibilnost sustava. Primarne ocjene uključuju nazivni kapacitet, kapacitet napona, frekvencijsku kompatibilnost i pragove tolerancije temperature.

Tablica 1: Usporedbe tehničkih specifikacija između standardnih polimernih i robusnih uređaja serije C65R.
Metrički parametar	Standardni raspon CBB65	Vrhunska izvedba C65R
Nazivni napon (VAC)	370V do 440V AC	Do 450V AC
Raspon kapaciteta (µF)	15 µF do 80 µF	Dvojne i pojedinačne vrijednosti do 100 µF
Tolerancija kapaciteta	plus minus 5 posto	plus minus 5 posto stable
Temperaturna klasa	-40 stupnjeva do 70 stupnjeva C	-40 stupnjeva do 85 stupnjeva C
Faktor disipacije	manji od 0,002 na 50Hz	manje od 0,0015 poboljšano

Dual-Run aplikacije u odnosu na okvire sustava s jednom vrijednošću

U tipičnim kondenzatorskim sustavima za klimatizaciju prostor unutar električne kontrolne kutije vrlo je ograničen. Ovo ograničenje dovelo je do razvoja dvostrukih dizajna, koji se naširoko nalaze u cbb65 kondenzator opcije. Jedinica s jednom vrijednošću ima dva terminala i podržava jedan motor, kao što je namjensko puhalo za peć ili industrijski ispušni ventilator.

Suprotno tome, dvostruka konfiguracija sadrži dva različita kondenzatora unutar jednog metalnog spremnika koji dijele zajednički unutarnji neutralni put. Ovaj se dizajn lako prepoznaje po tri jasno označena gornja terminala:

Terminal HERM: Ovo se spaja izravno na hermetički namot motora kompresora, isporučujući potreban fazni pomak visokog kapaciteta, obično u rasponu od 35 µF do 60 µF.
Terminal VENTILATORA: Ovo usmjerava ravno na namot motora ventilatora kondenzatora, zahtijevajući niži nazivni kapacitet, obično između 3 µF i 10 µF.
COM terminal: Zajednički terminal služi kao povratni krak koji se povezuje izravno na dolazni kontaktor glavnog dalekovoda.

Prema terenskim podacima koje je objavio HVAC Excellence Training Manual, više od osamdeset posto modernih stambenih klima uređaja s podijeljenim sustavom koristi dvostruku konfiguraciju za očuvanje prostora i smanjenje broja komponenti tijekom proizvodne montaže.

Unutarnja mehanika samoiscjeljivanja i strukturne sigurnosne značajke

Fenomen samoizlječenja

Jedna od primarnih strukturnih prednosti modernog c65r kondenzator je njegova inherentna sposobnost samoizlječenja. Kada dođe do lokalnog skoka napona ili proboja dielektrika zbog prekomjerne radne topline, sićušni električni luk probija ultratanki sloj polipropilenskog filma. Budući da je metalizirani premaz nevjerojatno tanak, toplina koju stvara mikroluk trenutno isparava metalni film koji okružuje točku uboda. Ovo isparavanje uklanja kratki spoj, dopuštajući uređaju da nastavi raditi bez prekida uz zanemariv gubitak u ukupnom izlazu mikrofarada.

Zaštita prekidača osjetljivog na pritisak

Kada ozbiljni unutarnji kvarovi dovedu do stvaranja plina uslijed raspadanja ulja, integrirani sigurnosni mehanizam štiti sustav. Ovi kondenzatori imaju unutarnji prekidač osjetljiv na pritisak. Kako raste pritisak unutar bešavnog aluminijskog kućišta, gornji poklopac lagano se širi prema van. Ovo fizičko proširenje prekida unutarnje spojne žice spojene izravno na priključke, potpuno izolirajući pokvarenu komponentu prije nego što vanjsko kućište pukne ili iscuri ulje na osjetljive električne kontrole.

Dijagnostičko testiranje korak po korak i verifikacija multimetrom

Kada se vanjska HVAC jedinica ne uključi, što rezultira jasnim brujanjem iz kompresora, tehničari moraju izvršiti fizičku i električnu dijagnostiku. Ovaj proces zahtijeva precizno izvođenje kako bi se potvrdio radni integritet komponente.

Faza 1: Sigurna izolacija i vizualni pregled

Prije nego što dodirnu bilo koju unutarnju komponentu, tehničari moraju odspojiti glavnu servisnu petlju za izvlačenje napajanja. Oni koriste otpornik za sigurno uklanjanje bilo kakvog pohranjenog električnog naboja preko kombinacija terminala. Slijedi fizički pregled: ako se gornji poklopac čini kupolastim ili natečenim, interni prekidač tlaka je iskočio i zahtijeva hitnu zamjenu. Curenje ulja oko brtvi terminala također potvrđuje strukturni kvar.

Faza 2: Mjerenje i procjena mikrofarada

Tehničar odvaja kabelski svežanj i prebacuje digitalni multimetar na postavku kapacitivnosti (označenu simbolom mikrofarada). Postupak testiranja slijedi strogu putanju:

Postavite jednu sondu na terminal COM, a drugi vod izravno na terminal HERM. Usporedite očitanje izravno s nazivnom vrijednošću naljepnice.
Pomaknite drugi vod do priključka FAN kako biste neovisno provjerili donju vrijednost kruga ventilatora.
Ako jedinica s oznakom 45 plus 5 µF očita ispod 42,75 µF na krugu HERM, motor će patiti od proklizavanja, što zahtijeva zamjenu.

Odabir odgovarajuće zamjenske komponente

Kada tražite identičnu ili nadograđenu zamjenu za pokvarenu c65r kondenzator , posebne smjernice kompatibilnosti sprječavaju oštećenje opreme. Industrijsko je pravilo da tehničar može povećati nazivni radni napon, ali ga nikada ne smije sniziti. Na primjer, model s naponom od 440 V može sigurno zamijeniti model s naponom od 370 V jer njegov deblji sloj dielektrika podnosi veće električno naprezanje. Međutim, instaliranje modela od 370 V u strujni krug od 440 V uzrokuje brzi proboj dielektrika i prijevremeni kvar.

Suprotno tome, vrijednosti mikrofarada moraju točno odgovarati specifikacijama dizajna opreme. Ugradnja kondenzatora neispravne veličine, kao što je jedinica od 55 µF u strujni krug dizajniran za motor od 45 µF, pomiče fazni kut previše naprijed. To povećava ukupnu struju u pomoćnim namotima, uzrokujući s vremenom kvar izolacije namota motora.
