Što znači CBB60 na kondenzatoru?

Izravno značenje CBB60 na kondenzatoru

Na električnoj komponenti, izraz CBB60 je kineski industrijski standardni kod (GB) koji identificira specifični dielektrični materijal i funkcionalnu kategoriju kondenzatora. Na jednostavnom engleskom, CBB60 predstavlja a kondenzator za pogon motora od metaliziranog polipropilenskog filma oblikovan u cilindričnom kućištu. Ova je komponenta posebno dizajnirana da neprekidno ostane u strujnom krugu izmjenične struje dok motor radi, osiguravajući potreban fazni pomak za održavanje momenta i učinkovitosti motora.

Sam kod je alfanumerička kratica gdje svako slovo ima specifičnu tehničku težinu s obzirom na unutarnju konstrukciju i primjenu uređaja. Za razliku od startnih kondenzatora koji izlaze iz strujnog kruga kada motor postigne brzinu, CBB60 kondenzator napravljen je za izdržljivost i kontinuirani električni rad.

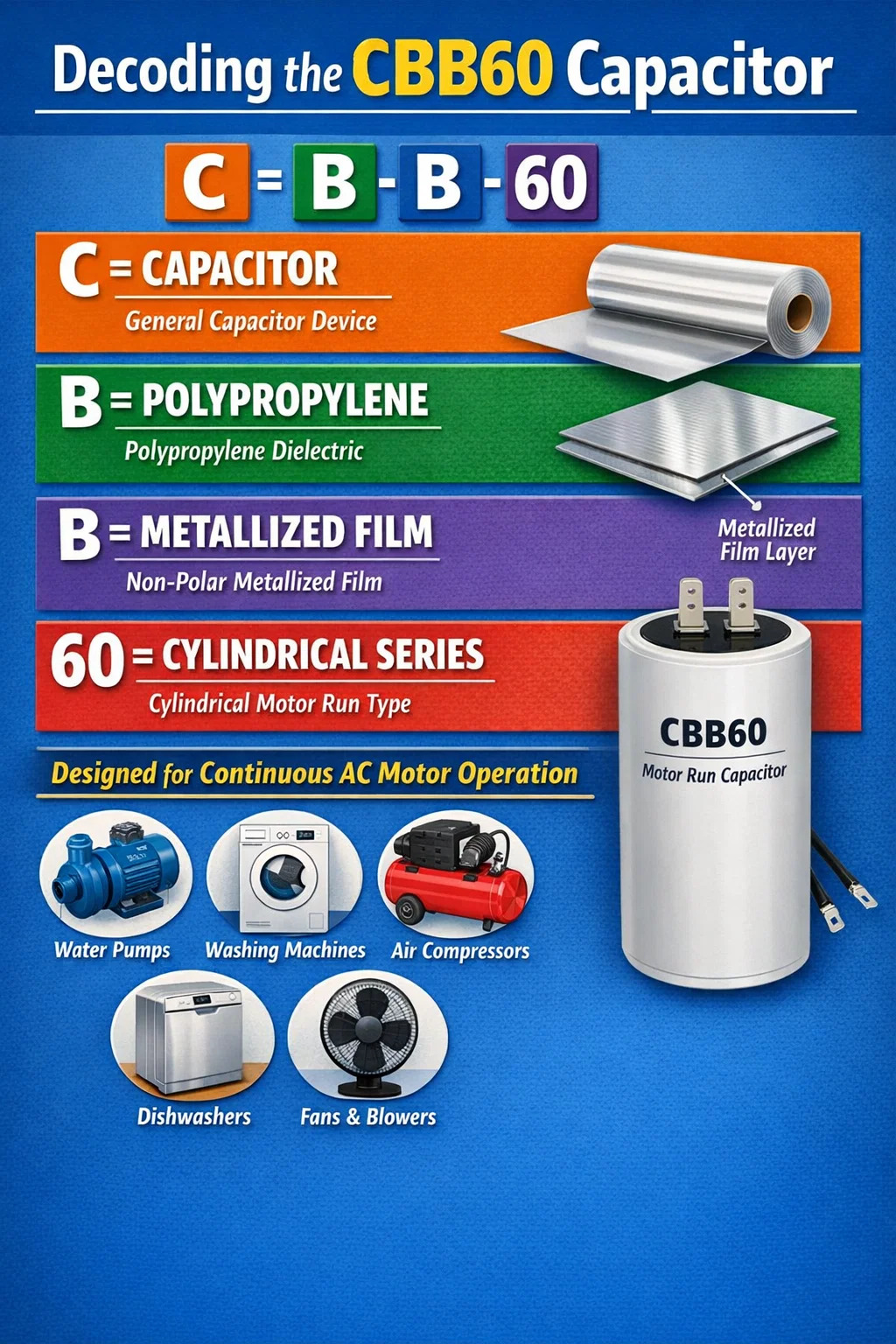

Dekodiranje alfanumeričke sekvence CBB60

Da bismo razumjeli što čini CBB60 jedinstvenim u usporedbi s drugim kondenzatorima kao što su CBB61 ili CBB65, moramo raščlaniti pojedinačne znakove koji se koriste u konvenciji o imenovanju. Ovaj standard naširoko su usvojili proizvođači diljem svijeta kako bi se osigurala kompatibilnost i sigurnost u različitim uređajima s AC motorom.

Raspad "C".

Prvo slovo označava Kondenzator . Ovo je univerzalni identifikator za komponentu koja pohranjuje električni naboj u elektrostatičkom polju. U kontekstu AC motora, ovaj se naboj koristi za stvaranje magnetskog polja koje je "izvan koraka" s glavnim električnim vodom, što je potrebno za okretanje jednofaznih motora.

Prvi "B" kvar

Drugo slovo označava Dielektrični materijal . U ovom slučaju "B" označava Polipropilen . Ovaj materijal je odabran za CBB60 kondenzator jer ima izuzetno nizak faktor rasipanja i visoku otpornost izolacije. To omogućuje kondenzatoru da se nosi s visokim frekvencijama i održava stabilan kapacitet čak i kada unutarnja temperatura raste tijekom dugih sati rada motora.

Drugi "B" kvar

Treće slovo opisuje Nepolarni metalizirani film . To znači da kondenzator nema pozitivan ili negativan vod, što ga čini sigurnim za krugove izmjenične struje. "Metalizirani" aspekt odnosi se na tanki sloj metala nanesenog parom izravno na polipropilenski film, koji pruža sposobnost "samozacjeljivanja"—ako se unutra dogodi mali kratki spoj, metalni sloj isparava i uklanja grešku bez uništavanja cijele jedinice.

Slom "60".

Znamenke "60" predstavljaju Serija modela ili faktor oblika aplikacije. U industriji, "60" obično označava cilindrično plastično ili aluminijsko kućište sa žičanim vodovima ili lopatičastim terminalima, koje se prvenstveno koriste za motorne aplikacije u uređajima kao što su pumpe, perilice rublja i kompresori.

Osnovna funkcionalnost u AC motorima

A CBB60 kondenzator je bitan za jednofazne indukcijske motore. Budući da jednofazni izvor izmjenične struje prirodno ne proizvodi rotirajuće magnetsko polje, motor bi jednostavno sjedio i vibrirao bez pomoći kondenzatora. CBB60 stvara sekundarno magnetsko polje odgađanjem struje u pomoćnom namotu.

Primjene za ovaj specifični model su široke zbog njegovog robusnog dizajna. Uobičajeni primjeri uključuju:

• Pumpe za vodu (kućno i industrijsko navodnjavanje).
• Perilice rublja i centrifuge.
• Mali zračni kompresori.
• Perilice posuđa i odvoz smeća.
• Podni ventilatori velike brzine.

Tehničke specifikacije i usporedba podataka

Prilikom zamjene a CBB60 kondenzator , jednostavno poznavanje koda modela nije dovoljno. Morate odgovarati električnim vrijednostima otisnutim na naljepnici. Korištenje kondenzatora s neodgovarajućim naponom ili mikrofaradom (µF) može dovesti do pregorevanja motora ili eksplozije kondenzatora.

Kako prepoznati neispravan CBB60 kondenzator

Jer a CBB60 kondenzator je radni kondenzator, njegov kvar često rezultira tromim, bučnim motorom ili se ne pokreće pod opterećenjem. Za razliku od elektroničkih komponenti koje možda ne pokazuju nikakve vanjske znakove, filmski kondenzatori često kvare na vidljiv način.

Vizualne i zvučne crvene zastavice

Ako sumnjate da je vaš uređaj u kvaru, potražite sljedeće tragove koji se odnose na kondenzator:

• Cilindrično kućište je ispupčen ili "mrskajući" na vrhu ili dnu. Ovo ukazuje na unutarnji tlak plina zbog električnog kvara.
• Uljani ili ljepljivi ostaci cure iz priključaka. Dok su CBB60 kondenzatori često "suhi" (napunjeni smolom), neke varijante sadrže ulje koje može iscuriti pod ekstremnom toplinom.
• Motor glasno bruji, ali se ne vrti. Ako ručno gurnete motor i on se počne okretati, kondenzator je vjerojatno mrtav.
• Često "okidanje" prekidača ili toplinske zaštite od preopterećenja na motoru.

Praksa sigurnosti i održavanja

Rukovanje bilo kojim CBB60 kondenzator zahtijeva strogo pridržavanje sigurnosnih protokola. Kondenzatori pohranjuju električnu energiju čak i nakon što je izvor napajanja isključen. Prije dodirivanja terminala CBB60, morate isprazniti ga korištenjem otpornika visoke snage ili specijaliziranog alata za pražnjenje preko terminala. Jednostavno kratko spajanje priključaka odvijačem može izazvati bljesak luka i oštetiti unutarnju foliju kondenzatora.

Prilikom zamjene jedinice, osigurajte da novi CBB60 ima istu mikrofaradsku ocjenu (npr. 40µF ) i nazivni napon koji je jednak ili viši od izvornog (npr. ako je izvorni bio 400VAC, jedinica od 450VAC je sigurna nadogradnja). Nikada nemojte koristiti niži napon jer će to dovesti do trenutnog kvara.
