CBB60 kondenzator za vodenu pumpu: Vodič za odabir i zamjenu

Da — a CBB60 kondenzator nije samo kompatibilan s vodenim pumpama; posebno je dizajniran za njih. Ovaj radni kondenzator standardni je izbor za jednofazne AC motore pumpi za vodu koji se nalaze u sustavima stambenih bunara, pumpama za bazene, opremi za navodnjavanje i mlaznim pumpama. Bez funkcionalnog CBB60, većina ovih motora ne može generirati fazni pomak potreban za pokretanje ili održavanje učinkovite rotacije. Ako vaša crpka zuji, ali se ne pokreće, radi vruće, aktivira prekidače ili je jednostavno mrtva po dolasku, pokvareni radni kondenzator CBB60 jedna je od prvih komponenti koju treba testirati i zamijeniti.

Što je a Kondenzator CBB60 i Zašto je to važno za pumpe

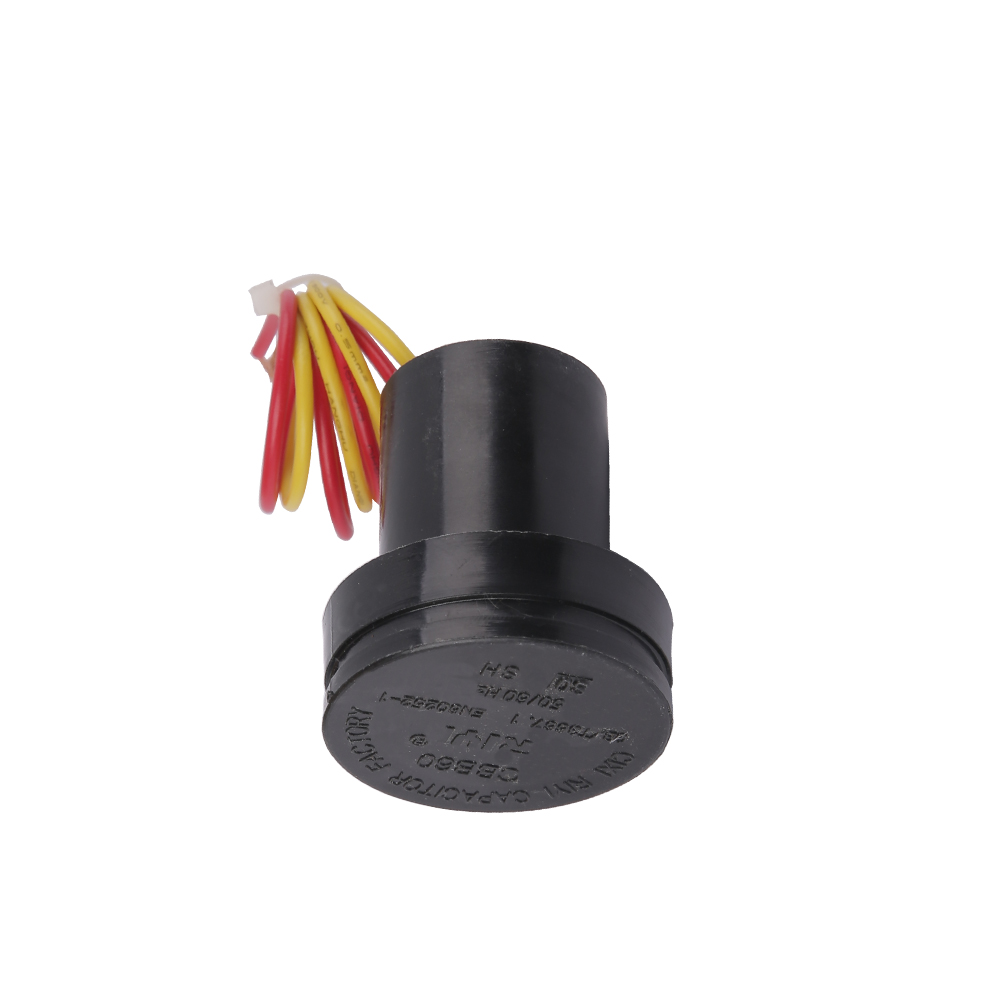

Kondenzator CBB60 je metalizirani kondenzator od polipropilenskog filma smješten u cilindričnom plastičnom kućištu, namijenjen za rad AC motora. Oznaka "CBB60" slijedi kineski nacionalni standard (GB/T 3667) klasifikacijski sustav, gdje "C" označava kondenzator, drugo "B" označava dielektrik od polipropilenskog filma, treće "B" označava metaliziranu konstrukciju, a "60" se odnosi na serijski standard za AC motorne kondenzatore.

U jednofaznom indukcijskom motoru — što koristi većina kućnih pumpi za vodu — stator ima samo jedan glavni namot. To stvara pulsirajuće magnetsko polje, a ne rotirajuće. Bez faznog pomaka, rotor ne može odrediti u kojem će se smjeru vrtjeti i ima nulti početni moment. Radni kondenzator CBB60 spojen je u seriju s pomoćnim (startnim) namotom i stvara potrebnu električnu faznu razliku od 90 stupnjeva između dva namota. Ova fazna razlika proizvodi rotirajuće magnetsko polje koje uzrokuje okretanje rotora u određenom smjeru i održavanje glatkog rada pod opterećenjem.

Za razliku od startnih kondenzatora (koji su elektrolitski i uključeni su samo nakratko tijekom pokretanja), CBB60 ostaje pod naponom neprekidno tijekom rada. To znači da mora izdržati puni nazivni napon i izmjeničnu struju valovitosti tijekom duljeg razdoblja - ponekad satima ili danima u nizu - bez degradacije. Njegov polipropilenski film dielektrik to čini mogućim, nudeći niži faktor disipacije, veći otpor izolacije i daleko bolja toplinska stabilnost u usporedbi s elektrolitičkim alternativama.

Ključne električne specifikacije koje morate uskladiti

Odabir pogrešnog kondenzatora za motor vodene pumpe nije samo neučinkovit — može pregorjeti namote motora ili uzrokovati katastrofalan kvar samog kondenzatora. Ovo su specifikacije koje su najvažnije:

Vrijednost kapacitivnosti (µF)

Ovo je najkritičnija specifikacija. Uobičajene vrijednosti koje se koriste u aplikacijama pumpi za vodu kreću se od 6µF do 100µF , a najčešće susrećene vrijednosti su 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF i 40µF. Točnu vrijednost određuje proizvođač motora na temelju impedancije namota, broja polova i nazivne struje. Uvijek točno uskladite izvornu vrijednost — korištenje kondenzatora koji je 20% veći ili niži od navedenog može uzrokovati pregrijavanje, smanjeni okretni moment ili brzinu osciliranja.

Tolerancija je obično ±5% za kvalitetne jedinice CBB60. Izbjegavajte svaki kondenzator koji zahtijeva toleranciju od ±10% ili veću u primjenama preciznih motora.

Nazivni napon (VAC)

Standardni CBB60 kondenzatori za vodene pumpe imaju nazivnu vrijednost 250VAC ili 450VAC . Za jednofazne sustave od 120 V, minimalna vrijednost je 250 VAC, ali 450 VAC je poželjna za rezervu. Za sustave od 220 V–240 V koristite samo jedinice s oznakom 450 VAC. Nikada nemojte zamijeniti kondenzator nižeg napona, čak ni privremeno - dielektrik se može probušiti u milisekundama, uzrokujući kratki spoj.

Frekvencija (Hz)

Većina CBB60 kondenzatora je ocijenjena za 50Hz ili 60Hz, ili oboje. Sjevernoameričke pumpe rade na 60Hz; većina Europe, Azije i Afrike radi na 50Hz. Korištenje kondenzatora od 50 Hz na sustavu od 60 Hz općenito je prihvatljivo jer se reaktancija malo smanjuje, ali uvijek provjerite podatkovnu tablicu.

Raspon radne temperature

Standardni CBB60 kondenzatori su ocijenjeni od -25°C do 70°C . Ako vaša crpka radi u toploj crpki, u blizini bojlera ili u toploj klimi, potražite jedinice s produženim dometom na 85°C ili čak 105°C. Toplinska degradacija iznad nazivne temperature jedan je od vodećih uzroka ranog kvara kondenzatora.

Kako znati je li vaš radni kondenzator CBB60 pokvaren

Kvar kondenzatora u motorima pumpi za vodu često se razvija postupno, ali u nekim slučajevima može biti iznenadan i potpun. Rano prepoznavanje simptoma može spriječiti skupa oštećenja motora.

Simptom 1 — Motor bruji, ali se ne pokreće

Ovo je klasičan znak kvara kondenzatora. Čujete kako se motor pokreće i proizvodi tiho zujanje, ali osovina se ne okreće. Ako biste ručno zavrtjeli osovinu pumpe (s prvo ISKLJUČENIM napajanjem), motor bi se uhvatio i pokrenuo se — pokazujući da su namoti netaknuti, ali nema pokretačkog momenta. To je uzrokovano otvorenim krugom ili ozbiljno degradiranim CBB60 koji više ne može proizvesti potreban fazni pomak.

Simptom 2 — Motor se pokreće sporo ili se muči pod opterećenjem

Kondenzator koji je izgubio značajan kapacitet - recimo, pao je s 25µF na 18µF - još uvijek može dopustiti motoru da se pokrene u uvjetima praznog hoda, ali će se mučiti ili će se zaustaviti kada se primijeni pritisak vode. To se često predstavlja kao sporo vrijeme pokretanja, nepravilan rad ili isključivanje pumpe pod pritiskom.

Simptom 3 — Pregrijavanje motora

Kada kapacitet odstupi od svoje nazivne vrijednosti, ravnoteža struje između glavnog i pomoćnog namota je poremećena. Motor uzima višak struje kako bi kompenzirao, što stvara toplinu. Motor koji radi s neispravnim ili degradiranim CBB60 može doseći temperature 30–50°C iznad normalnih radnih razina , ubrzavajući slom izolacije i trošenje ležajeva.

Simptom 4 — Vidljivo fizičko oštećenje

Izravno pregledajte tijelo kondenzatora. Uobičajeni znakovi kvara uključuju:

• Izbočeno ili napuklo plastično kućište
• Tragovi opekotina ili taljenja oko priključaka
• Ulje ili talog curi iz baze (ukazuje na unutarnji dielektrični proboj)
• Nagrizani ili labavi spojevi terminala

Svaki od ovih vizualnih znakova zahtijeva trenutnu zamjenu, bez obzira na izmjerene vrijednosti.

Simptom 5 — Prekid prekidača pri pokretanju motora

Kratko spojeni kondenzator CBB60 stvara gotovo mrtav kratki spoj u krugu namota motora, uzrokujući ogromnu udarnu struju koja odmah aktivira prekidač ili pregori osigurač. Ako vaša pumpa konstantno aktivira zaštitu strujnog kruga svaki put kada se pokuša pokrenuti, kratko spojeni kondenzator je visoko na popisu krivaca.

Ispitivanje CBB60 kondenzatora s multimetrom

Prije nego što potrošite novac na zamjenu, potvrdite da je kondenzator zapravo neispravan. Evo kako ga ispravno testirati.

Sigurnost prije svega — ispraznite kondenzator

Nikada ne dodirujte terminale kondenzatora prije pražnjenja. Kondenzator CBB60 nazivnog napona od 450 VAC može zadržati naboj koji može izazvati jak udar. Za sigurno pražnjenje: s potpuno isključenim napajanjem, upotrijebite otpornik od 10kΩ–20kΩ (označeno najmanje 5W) premošten preko priključaka na 5–10 sekundi. Alternativno, upotrijebite izolirani odvijač da nakratko premostite terminale — vidjet ćete malu iskru, što je normalno i potvrđuje pražnjenje.

Korištenje načina rada kapacitivnosti

Postavite svoj digitalni multimetar na način rada kapacitivnosti (obično označen simbolom koji podsjeća na dvije paralelne crte). Odspojite kondenzator iz strujnog kruga i dodirnite sonde svakom terminalu. Zdrav CBB60 trebao bi očitati unutar ±5–10% označenog kapaciteta. Na primjer, kondenzator od 25 µF trebao bi očitati između 22,5 µF i 27,5 µF. Očitavanje znatno ispod ovoga - recimo 15 µF na kondenzatoru od 25 µF - ukazuje na značajnu degradaciju. Očitavanje nule ili OL (preopterećenje) označava kvar u otvorenom krugu.

Korištenje Resistance Mode kao osnovne provjere

Ako vaš multimetar nema funkciju kapacitivnosti, prebacite se na način otpora (Ω) na visokom rasponu (200 kΩ ili više). Dodirnite sonde terminalima. Dobar kondenzator pokazat će porast otpora od gotovo nule do nekoliko stotina kilohma dok se puni iz baterije mjerača — ovo ponašanje punjenja potvrđuje da kondenzator nije kratko spojen ili otvoren. Očitavanje koje ostaje na nuli (kratko spojeno) ili trenutno skoči na OL bez ikakvog ponašanja punjenja (otvoreno) ukazuje na kvar. Ova metoda ne potvrđuje vrijednost kapacitivnosti, samo osnovnu funkcionalnost.

Korak po korak postupak zamjene kondenzatora vodene pumpe

Zamjena radnog kondenzatora CBB60 jedan je od najjednostavnijih popravaka pumpe za vodu koji možete sami obaviti. Cijeli postupak obično traje manje od 30 minuta.

1. Odspojite napajanje — Isključite prekidač strujnog kruga koji napaja crpku i provjerite s ispitivačem napona. Nemojte se oslanjati samo na prekidač.
2. Locirajte kondenzator — Na većini pumpi za vodu kondenzator CBB60 nalazi se u malom kućištu na tijelu motora, često pričvršćen metalnom trakom ili kopčom. Uklonite poklopac kako biste ga otkrili.
3. Fotografirajte ožičenje — Prije odspajanja bilo čega, snimite jasnu fotografiju priključaka terminala. CBB60 kondenzatori za pumpe obično imaju dva ili tri terminala. Većina je nepolarna (priključci su međusobno zamjenjivi), ali potvrdom prije odspajanja izbjegava se zabuna.
4. Isprazniti kondenzator — Kao što je gore opisano, upotrijebite otpornik za pražnjenje ili pažljivo premostite priključke kako biste uklonili pohranjeni naboj.
5. Uklonite stari kondenzator — Odspojite žice (zabilježite ili fotografirajte koja žica ide na koji terminal), olabavite montažnu traku i uklonite staru jedinicu.
6. Instalirajte novi CBB60 — Umetnite zamjenu u istom smjeru, zategnite montažnu traku i ponovno spojite žice prema vašoj fotografiji. Za nepolarne jedinice s dva priključka, električni redoslijed žica nije bitan.
7. Testirajte pumpu — Ponovo uključite napajanje i promatrajte crpku radi pravilnog pokretanja, normalne struje rada (izmjerite kleštama ako su dostupna) i nema pregrijavanja ili neuobičajene buke.

Fizička veličina i razmatranja o montaži

CBB60 kondenzatori dolaze u standardiziranim cilindričnim dimenzijama. Uobičajeni promjeri su 35 mm, 40 mm i 50 mm, s visinama od 60 mm do 115 mm. Veće vrijednosti kapacitivnosti zauzimaju veća kućišta. Prilikom naručivanja zamjene, potvrdite da fizičke dimenzije odgovaraju montažnom nosaču na vašoj pumpi. Kondenzator ispravne električne snage, ali 10 mm previsok, neće stati u originalno kućište , stoga uvijek provjerite oba skupa specifikacija.

Kondenzator CBB60 u odnosu na druge vrste kondenzatora za motorne primjene

Nisu svi kondenzatori motora isti. Razumijevanje razlika objašnjava zašto je CBB60 ispravan i jedini prikladan izbor za kontinuirani rad pumpe za vodu.

CBB65 i CBB61 dijele istu konstrukciju filma kao i CBB60, ali se razlikuju u dizajnu kućišta i tipičnoj primjeni. CBB65 koristi aluminijsku limenku za bolje odvođenje topline u kompresorskim okruženjima; CBB61 je ravan i dizajniran za motore s lopaticama ventilatora. Zamjena CBB65 za CBB60 je električni moguća ako se nazivni kapacitet i napon podudaraju , ali faktor fizičkog oblika možda neće odgovarati. Nikada nemojte zamijeniti startni kondenzator CD60 kao radni kondenzator — elektrolitički dielektrik će se pregrijati i otkazati u roku od nekoliko minuta neprekidnog rada.

Čimbenici koji uzrokuju prijevremeni kvar CBB60 kondenzatora u pumpama

Razumijevanje zašto kondenzatori prerano otkazuju pomaže vam produžiti vijek trajanja i izbjeći ponovljene zamjene.

Prenaponi i tranzijenti na liniji

Udari groma, događaji preklapanja mreže i povratni EMF motora mogu izložiti dielektrik kondenzatora vršnim naponima koji daleko premašuju njegovu nominalnu vrijednost u stabilnom stanju. Jedna prijelazna pojava na dvostruko većem od nazivnog napona može uzrokovati djelomični proboj dielektrika - trajno smanjujući kapacitet. U područjima s čestim olujama ili nestabilnim opskrbnim napajanjem, instaliranje prenaponske zaštite za opterećenje motora uzvodno od crpke praktična je zaštitna mjera.

Rad iznad nazivne temperature

Svaki porast od 10°C iznad nazivne radne temperature otprilike prepolovljuje očekivani radni vijek kondenzatora — dobro utvrđeno načelo poznato kao Arrheniusovo pravilo za starenje kondenzatora. Standardni CBB60 ocijenjen na 70°C postavljen u crpku koja ljeti doseže 80°C starit će dvostruko brže od očekivanog. Za instalacije u toplim okruženjima, uvijek odaberite kondenzatore na 85°C ili više.

Česta vožnja start-stop bicikla

Pumpe za vodu kojima upravljaju tlačni prekidači u sustavima s premalim ili natopljenim tlačnim spremnicima mogu se uključivati i isključivati nekoliko desetaka puta na sat. Svaki događaj pokretanja izlaže kondenzator prolaznoj struji udara. Iako su CBB60 kondenzatori dizajnirani za to, sustavi koji se okreću više od 20-30 puta na sat postaviti abnormalno naprezanje na dielektrik. Ako je vaša pumpa kratkotrajna, popravljanje tlačnog spremnika (ponovno punjenje ili zamjena mjehura) značajno smanjuje napetost kondenzatora.

Ulaz vlage i vlage

Kondenzatori CBB60 koriste zatvoreno plastično kućište, ali tijekom godina rada u vlažnim jamama crpke ili vanjskim zatvorenim prostorima, vlaga može prodrijeti kroz ulazne točke terminala. Vlaga unutar kućišta povećava dielektrične gubitke i potiče elektrokemijsku koroziju unutarnjeg metaliziranog filma. Kondenzatore u vlažnim okruženjima treba pregledati jednom godišnje i proaktivno zamijeniti svakih 5-7 godina, čak i ako izgledaju funkcionalni.

Instalirana pogrešna vrijednost kapacitivnosti

Ugradnja kondenzatora s većom vrijednošću kapacitivnosti od specificirane povećava struju kroz pomoćni namot iznad projektirane granice, uzrokujući da se namot i sam kondenzator pregriju. Ugradnja niže vrijednosti povećava struju glavnog namota. Bilo koja pogreška ubrzava kvar namota kondenzatora i motora. Uvijek koristite točnu vrijednost µF koju je naveo proizvođač motora — nikada ne zaokružujte pod pretpostavkom da je više bolje.

Standardi kvalitete i certifikati koje trebate potražiti pri kupnji

Tržište CBB60 kondenzatora uključuje širok raspon razina kvalitete. Evo što trebate provjeriti prije kupnje.

• CQC certifikat — Oznaka Kineskog centra za certifikaciju kvalitete osnova je za kondenzatore proizvedene u Kini. Renomirani proizvođači to navode na etiketi.
• Oznaka CE — Obavezno za proizvode koji se prodaju u Europskom gospodarskom prostoru. Potvrđuje da kondenzator zadovoljava EU sigurnosne i EMC direktive.
• UL popis — Certifikacija Underwriters Laboratories za upotrebu na tržištu Sjeverne Amerike. Važno za usklađenost s osiguranjem u stambenim instalacijama.
• VDE odobrenje — njemačko certifikacijsko tijelo; uobičajeni na kondenzatorima koji se koriste u europskoj industrijskoj opremi.
• Samozacjeljujući metalizirani film — Izričito potražite "samoizlječenje" u opisu proizvoda. Ovo svojstvo znači da manji lokalizirani dielektrični kvarovi uzrokuju isparavanje metalnog filma na mjestu kvara, automatski uklanjajući kvar umjesto da se širi kao jaki kratki spoj. Ovo je ključna sigurnosna značajka kod kondenzatora za pogon motora.
• Zapaljivo kućište — Plastično kućište treba biti izrađeno od materijala otpornog na plamen (UL94 V-0), koji ograničava širenje požara u slučaju katastrofalnog kvara.

Izbjegavajte kondenzatore nepoznatih dobavljača bez certifikacijskih oznaka, nejasnih specifikacija ili cijena znatno nižih od tržišnog prosjeka. Kondenzator CBB60 za motor pumpe od 1 KS košta između 5 i 20 USD, ovisno o izvoru i certifikatima. Jedinice čija je cijena od 1 do 2 USD za iste specifikacije treba tretirati s velikim skepticizmom - ugroženi dielektrični materijali i premali terminali uobičajene su mjere za smanjenje troškova koje rezultiraju ranim kvarom ili opasnošću od požara.

Konfiguracije ožičenja za CBB60 kondenzatore u različitim tipovima motora pumpi

Iako je osnovna funkcija CBB60 ista za sve jednofazne motore, konfiguracije ožičenja razlikuju se ovisno o dizajnu motora.

Motor s trajnim podijeljenim kondenzatorom (PSC).

Ovo je najčešća konfiguracija u pumpama za vodu. Radni kondenzator CBB60 trajno je spojen u seriju s pomoćnim namotom za pokretanje i rad. Nema startnog kondenzatora niti centrifugalnog prekidača. Krug je jednostavan: Linija 1 spaja se na jedan kraj glavnog namota i jedan terminal kondenzatora; drugi priključak kondenzatora spaja se na jedan kraj pomoćnog namota; Linija 2 (neutralna) povezuje se s drugim krajevima oba namota.

Motor pokretanja kondenzatora, rada kondenzatora (CSCR).

Veći motori pumpi (obično iznad 1HP) ponekad koriste i startni kondenzator (CD60, elektrolitički) i radni kondenzator (CBB60). Početni kondenzator se isključuje centrifugalnom sklopkom kada motor dosegne približno 75-80% sinkrone brzine. CBB60 ostaje u krugu tijekom trajanja rada. U ovoj konfiguraciji, dva kondenzatora su paralelno spojena tijekom pokretanja, dajući puno veći ukupni kapacitet i početni moment, prije nego što startni kondenzator ispadne.
