Koji kućanski uređaji koriste CBB60 kondenzator? Potpuni vodič

Koji kućanski aparati obično koriste CBB60?

Izravan odgovor: the CBB60 kondenzator najčešće se nalazi u jednofaznim AC motorima koji se koriste u pumpama za vodu, klima uređajima, perilicama rublja, pumpama za bazene i kompresorima. To su svi uređaji s motornim pogonom koji zahtijevaju radni kondenzator za održavanje učinkovitog, kontinuiranog rada. CBB60 — također poznat kao motorni kondenzator ili filmski kondenzator izmjenične struje — posebno je konstruiran za točno ove strujne krugove motora s visokim radnim ciklusom. Ako ste ikada zamijenili motor vodene pumpe ili ste imali servis HVAC tehničara za vaš klima uređaj, postoji velika vjerojatnost da je u pitanju CBB60 kondenzator.

Za razliku od elektrolitskih kondenzatora opće namjene, CBB60 koristi dielektrik od polipropilenskog filma koji mu omogućuje kontinuirano rukovanje izmjeničnim naponima — obično nazivnim na 250VAC ili 450VAC — bez brzog degradiranja. Kapacitet mu se obično kreće od 1µF do 100µF , što ga čini prikladnim za širok raspon veličina motora koji se nalaze u kućanskoj i laganoj komercijalnoj opremi. Razumijevanje točno koji se uređaji oslanjaju na ovu komponentu pomaže vlasnicima kuća i tehničarima da brže dijagnosticiraju kvarove i pronađu pravu zamjenu.

Vodene pumpe: najčešća primjena CBB60 kondenzatora

Pumpe za vodu — bilo za kućnu vodoopskrbu, navodnjavanje vrta ili cirkulaciju bazena — najveći su pojedinačni segment primjene za CBB60 kondenzator. Jednofazni indukcijski motori u ovim crpkama ne mogu se sami pokrenuti bez faznog pomaka kondenzatora. CBB60 stvara potrebnu faznu razliku između početnog i radnog namota, omogućujući motoru da razvije početni moment i održava stabilno rotirajuće magnetsko polje tijekom kontinuiranog rada.

Za tipičnu kućnu pumpu za vodu nazivne snage od 370 W do 750 W, pridruženi kondenzator CBB60 obično će imati kapacitet od 8µF do 20µF na 450VAC . Veće crpke — poput onih koje se koriste u sustavima za filtriranje bazena s ocjenom od 1HP do 2HP — mogu zahtijevati kondenzatore u Raspon od 25µF do 50µF . Korištenje premalog kondenzatora uzrokuje pregrijavanje motora i povlačenje prekomjerne struje; predimenzioniran dovodi do nestabilnosti i smanjene učinkovitosti.

Znakovi kvara CBB60 u vodenoj pumpi

• Motor pumpe bruji, ali se ne pokreće ili se pokreće sporo
• Motor aktivira termalnu zaštitu od preopterećenja ubrzo nakon pokretanja
• Vidljivo ispupčenje, pukotine ili curenje na tijelu kondenzatora
• Izmjereni kapacitet je više od 5% ispod nazivne vrijednosti
• Motor radi, ali s osjetno smanjenom brzinom ili izlaznim tlakom

Kondenzatori pumpe za bazen posebno su podložni ekstremnom stresu okoliša - vanjska toplina, izloženost UV zračenju i vlaga - što značajno skraćuje životni vijek u usporedbi s kondenzatorima za unutarnje uređaje. U vrućim klimatskim uvjetima kondenzator CBB60 pumpe za bazen možda će trebati zamijeniti svaki put 3 do 5 godina , čak i pod normalnim radom.

Klima uređaji i HVAC sustavi

Klima uređaji su nedvojbeno najistaknutija primjena kondenzatora tipa CBB60 u domu. I motor kompresora i motor ventilatora vanjskog kondenzatora u klimatizacijskom uređaju split tipa obično zahtijevaju pogonske kondenzatore. U mnogim jedinicama, dvostruki kondenzator obavlja obje funkcije u jednom kućištu, ali električne karakteristike su identične standardnom CBB60 — polipropilenskom filmu, AC nazivnom i dizajniranom za kontinuirani rad.

Za stambeni split klima uređaj od 1 tone do 1,5 tone, radni kondenzator kompresora obično je ocijenjen na 35µF do 45µF na 370VAC ili 440VAC . Kondenzator motora ventilatora u istoj jedinici obično je manji — oko 5µF do 10µF . U sobnim klimatizacijskim uređajima prozorskog tipa, jedan CBB60 kondenzator često služi kombiniranoj funkciji start/rad PSC (Permanent Split Capacitor) motora, s vrijednostima koje su obično u Raspon od 2µF do 6µF pri 450VAC .

HVAC tehničari izvještavaju da je kvar kondenzatora jedan od vodećih uzroka poziva servisu klima uređaja tijekom ljetnih mjeseci. Toplina je neprijatelj kondenzatora — svakih 10°C porasta radne temperature otprilike prepolovljuje očekivani vijek trajanja. U slabo ventiliranoj vanjskoj kondenzatorskoj jedinici, temperature okoline mogu premašiti 60°C do 70°C tijekom vrućih dana, što je znatno iznad CBB60 standardne temperaturne ocjene od 85°C ili 105°C ovisno o ocjeni.

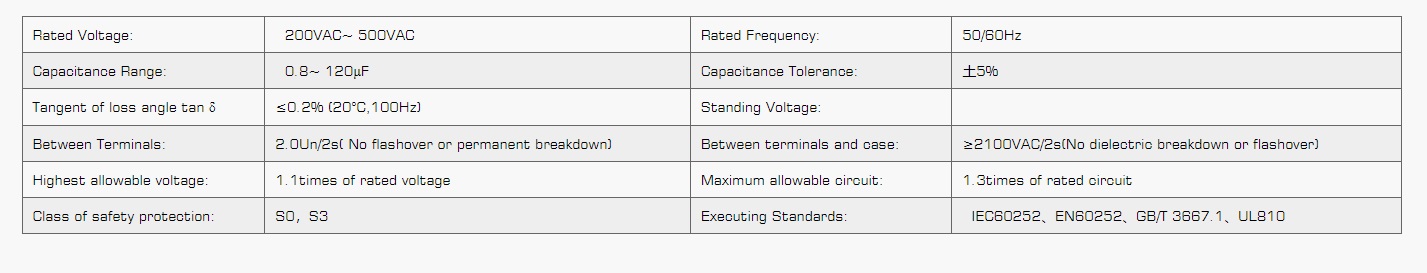

Tipične specifikacije CBB60 kondenzatora za opremu za klimatizaciju

Perilice i Sušilice rublja

Perilice rublja s gornjim punjenjem s jednofaznim indukcijskim motorima — još uvijek dominantnim dizajnom na mnogim tržištima diljem svijeta — oslanjaju se na CBB60 kondenzator kao sastavni dio svog strujnog kruga motora. Kondenzator omogućuje motoru da proizvede okretni moment potreban za veliko opterećenje bubnja tijekom ciklusa pranja i centrifuge. Bez funkcionalnog kondenzatora, motor se ili ne uspije u potpunosti pokrenuti ili radi s jako smanjenim okretnim momentom, što dovodi do nepotpunih ciklusa centrifuge i mokrog rublja.

Za standardnu perilicu s gornjim punjenjem kapaciteta od 5 kg do 7 kg s motorom u rasponu od 180 W do 370 W, kondenzator CBB60 obično će biti ocijenjen na 6µF do 12µF na 450VAC . Veći komercijalni vrhunski učitavači mogu koristiti kondenzatore do 20µF . U perilicama s bubnjem (s prednjim punjenjem) dizajn motora varira - mnogi moderni prednji utovarivači koriste univerzalne motore ili motore s inverterskim pogonom koji ne zahtijevaju pogonski kondenzator - ali stariji dizajni s prednjim punjenjem i mnogi jeftini modeli još uvijek uključuju jednofazne indukcijske motore uparene s CBB60.

Sušilice rublja s električnim otpornim grijanjem i motorom puhala također obično koriste CBB60 kondenzatore na krugovima motora bubnja i motora ventilatora. U tipičnoj električnoj sušilici rublja s ventilacijom možete pronaći dva odvojena CBB60 kondenzatora: jedan za motor bubnja (obično 3µF do 8µF ) i jedan za motor puhala (često 2µF do 5µF ).

Zašto kondenzatori perilice rublja prerano otkazuju

Motori perilica rublja doživljavaju neke od najzahtjevnijih električnih naprezanja od bilo kojeg kondenzatora kućanskih uređaja. Svaki ciklus pranja uključuje više pokretanja pod opterećenjem, skokove napona zbog udarne struje i u fazi centrifuge kontinuirani rad s visokim zakretnim momentom. Kondenzatori su u ovoj primjeni izloženi vibracijama samog stroja, što s vremenom može oslabiti unutarnje veze. U praksi, kondenzator perilice CBB60 može trajati bilo gdje 5 do 12 godina , ovisno o učestalosti korištenja i kvaliteti električne energije u lokalnoj mreži.

Hladnjaci i zamrzivači s krugovima za pokretanje kompresora

Dok mnogi moderni hladnjaci koriste PTC (pozitivni temperaturni koeficijent) pokretače umjesto pogonskih kondenzatora, značajan dio starijih hladnjaka, velikih škrinja za zamrzavanje i komercijalnih rashladnih jedinica i dalje koriste kondenzatorske startne ili kondenzatorske motore kompresora. U ovim dizajnima, CBB60 kondenzator - ili CBB61 ravna verzija iste tehnologije - koristi se ili kao stalni radni kondenzator ili u kombinaciji s elektrolitičkim početnim kondenzatorom.

Velike škrinje za zamrzavanje (200 litara i više) osobito će vjerojatno koristiti radni kondenzator, budući da njihovi kompresori veće snage imaju koristi od poboljšanja učinkovitosti koje pruža radni kondenzator. Uobičajene vrijednosti za kondenzatore za rad hladnjaka ili zamrzivača kreću se od 3µF do 15µF na 250VAC . Niži nazivni napon (250VAC naspram 450VAC uobičajenog u aplikacijama pumpi) je prikladan jer motori kompresora hladnjaka rade na nižim naponima u odnosu na kondenzator.

Važno je ne brkati kondenzator cbb60 s elektrolitičkim startnim kondenzatorom koji se ponekad nalazi u hladnjacima. CBB60 je filmski kondenzator namijenjen kontinuiranom radu — ostaje u krugu tijekom normalnog rada. Nasuprot tome, elektrolitski startni kondenzator je u strujnom krugu samo djelić sekunde tijekom pokretanja motora i mora ga isključiti relej ili PTC uređaj kada motor postigne brzinu.

Ventilatori, ispušni ventilatori i stropni ventilatori

Stropni ventilatori, industrijski ispušni ventilatori, ventilatori za ventilaciju potkrovlja i ventilatori s kuhinjskim napama obično koriste jednofazne indukcijske motore s konfiguracijom trajnog podijeljenog kondenzatora (PSC) — a kondenzator CBB60 (ili njegova bliska varijanta, CBB61) je komponenta koja omogućuje rad ove konfiguracije. U PSC motorima, kondenzator je trajno spojen na pomoćni namot, stvarajući fazni pomak koji proizvodi startni moment i održava učinkovitost rada.

Za standardni stropni ventilator sa snagom motora od 50 W do 75 W, radni kondenzator će obično biti 2µF do 4µF na 250VAC . Veći industrijski ventilatori u rasponu od 100 W do 370 W mogu koristiti kondenzatore do 8µF do 12µF . Kontrola brzine u stropnim ventilatorima često se postiže prebacivanjem između različitih vrijednosti kondenzatora — zbog čega kućišta motora nekih stropnih ventilatora sadrže dva ili tri kondenzatora različitih vrijednosti za postizanje niskih, srednjih i visokih postavki brzine.

Varijanta CBB61 zaslužuje spomenuti ovdje jer je to u biti ista tehnologija polipropilenskog filma kondenzatora kao i CBB60, ali upakirana u ravno (pravokutno) kućište, a ne u cilindrični faktor oblika CBB60. CBB61 se češće koristi u stropnim ventilatorima i manjim ventilacijskim ventilatorima gdje prostor za montažu diktira ravan profil. Oba tipa dijele iste osnovne električne karakteristike i iste načine kvara.

Vrijednosti kondenzatora stropnog ventilatora za različite postavke brzine

• Velika brzina: obično koristi punu vrijednost kapacitivnosti (npr. 4µF)
• Srednja brzina: smanjeni kapacitet preko sklopke ili odvojnog namota (npr. 3µF ili 2,5µF)
• Mala brzina: minimalni kapacitet (npr. 1,5µF do 2µF)

Kada stropni ventilator radi samo jednom brzinom ili prestane reagirati na kontrolu brzine, degradirani ili kratko spojeni kondenzator je među prvim stvarima koje treba provjeriti. Pomak kapacitivnosti veći od ±5% od nazivne vrijednosti općenito se smatra razlogom za zamjenu u aplikacijama ventilatora.

Ostale kućanske i lake komercijalne primjene

Osim gore navedenih glavnih kategorija uređaja, kondenzator CBB60 pojavljuje se u iznenađujuće širokom rasponu druge opreme na motorni pogon koja se nalazi ui oko kuće. Svaka od ovih primjena ima svoj tipični raspon kapaciteta i zahtjeve za naponom, ali sve dijele istu temeljnu potrebu: pouzdani, dugotrajni izmjenični filmski kondenzator za podršku radu jednofaznog motora.

• Otvarači garažnih vrata: Motor s lančanim ili vijčanim pogonom u tipičnom otvaraču garažnih vrata za stambene objekte (ocijenjene snage od 350 W do 750 W) često koristi pogonski kondenzator CBB60 u Raspon od 5µF do 12µF pri 250VAC ili 450VAC .
• Zračni kompresori: Prijenosni i stacionarni jednofazni zračni kompresori za kućne radionice obično koriste i startni kondenzator (elektrolitički) i radni kondenzator (CBB60). Radni kondenzator CBB60 u kompresoru od 1HP do 2HP obično je ocijenjen na 20µF do 40µF pri 450VAC .
• Potopne pumpe: Bušotinske pumpe i potopne pumpe koriste CBB60 kondenzatore naznačene za kontinuirani rad uz uranjanje, obično 10µF do 30µF na 450VAC , često s višom temperaturnom tolerancijom od 105°C.
• Odvlaživači zraka: I kompresor i motor ventilatora u kućnom odvlaživaču koriste radne kondenzatore; vrijednosti ovise o veličini jedinice, ali često variraju od 2µF do 8µF na 370VAC ili 450VAC .
• Dizalice topline: Slično klimatizacijskim uređajima po dizajnu, vanjske jedinice toplinske pumpe koriste CBB60-ekvivalentne radne kondenzatore i na kompresoru i na motoru ventilatora.
• Cirkulacijske pumpe grijača vode: Solarni sustavi za grijanje vode i hidraulični sustavi grijanja s malim cirkulacijskim pumpama obično koriste CBB60 kondenzatore nazivne vrijednosti 4µF do 10µF na 250VAC .
• Sušare za žitarice i poljoprivredni ventilatori: Veliki aksijalni ventilatori koji se koriste u poljoprivredi i rukovanju žitaricama često se oslanjaju na CBB60 kondenzatore, ponekad u kondenzatorskim baterijama za trofazne simulacijske krugove velike snage.

Kako identificirati i provjeriti CBB60 kondenzator u uređaju

Prilikom servisiranja bilo kojeg od gore navedenih uređaja, identificiranje ispravnog cbb60 kondenzatora za zamjenu zahtijeva čitanje tri ključna parametra s postojeće oznake komponente: kapacitet (u µF), nazivni napon (VAC) i ponekad nazivna frekvencija (50 Hz ili 60 Hz). Ove vrijednosti moraju biti točno usklađene ili unutar prihvatljivih tolerancija za siguran i učinkovit rad.

Nazivni napon zamjenskog kondenzatora mora biti jednak ili veći od originala — nikad niže. Korištenje kondenzatora od 250 VAC gdje je potreban kondenzator od 450 VAC predstavlja sigurnosnu opasnost koja može rezultirati kvarom dielektrika, kvarom kondenzatora i požarom. U praksi je općenito prihvatljivo koristiti kondenzator od 450 VAC u aplikaciji od 250 VAC, budući da viši napon daje dodatnu sigurnosnu rezervu bez utjecaja na performanse kapaciteta.

Tolerancija kapaciteta za zamjenu CBB60 trebala bi ostati unutar ±5% nazivne vrijednosti za aplikacije radnog kondenzatora. Prelazak znatno iznad nazivnog kapaciteta uzrokuje da motor povlači višak struje u pomoćnom namotu; pad znatno ispod smanjuje okretni moment i pouzdanost pokretanja. Za primjene kompresora i pumpi gdje je učinkovitost motora kritična, poželjno je ostati unutar ±3%.

Postupak provjere kondenzatora korak po korak

1. Isključite uređaj iz napajanja i ostavite ga da odstoji najmanje 5 minuta prije nego što dodirnete bilo koji kondenzator — neki kondenzatori zadržavaju opasno naelektrisanje nakon prekida napajanja.
2. Ispraznite kondenzator na siguran način pomoću otpornika za pražnjenje (obično 10 kΩ do 20 kΩ, 5 W) spojenog preko terminala prije rukovanja.
3. Pročitajte oznaku postojećeg kondenzatora za kapacitet (µF), napon (VAC) i temperaturu.
4. Koristite digitalni multimetar s funkcijom mjerenja kapaciteta za mjerenje stvarnog kapaciteta starog kondenzatora; usporediti s nazivnom vrijednošću.
5. Ako je izmjereni kapacitet više od 5% ispod nazivne vrijednosti, ili ako kondenzator pokazuje fizičko oštećenje (ispupčenje, pucanje, curenje), zamijenite ga.
6. Odaberite zamjenski CBB60 kondenzator s odgovarajućim ili višim naponom i kapacitetom unutar ±5% od originala.
7. Provjerite odgovaraju li fizičke dimenzije (promjer i duljina za cilindrični CBB60) montažnom nosaču ili kućištu uređaja.

CBB60 u odnosu na druge vrste kondenzatora: zašto se koristi ova specifična komponenta

Često pitanje tehničara i znatiželjnih vlasnika kuća je: zašto baš CBB60 kondenzator, a ne elektrolitički kondenzator ili keramički kondenzator? Odgovor leži u temeljnim električnim zahtjevima za strujne krugove AC motora.

Elektrolitički kondenzatori su polarizirani — mogu sigurno nositi samo istosmjerni napon, ne i izmjenični. Spajanje elektrolitskog kondenzatora preko namota AC motora bi ga brzo uništilo i stvorilo opasnost od požara ili eksplozije. Dielektrik od polipropilenskog filma CBB60 je nepolariziran i učinkovito se nosi s izmjeničnim naponom, s vrlo niskim unutarnjim otporom (ESR) i minimalnim gubitkom dielektrika — karakteristikama koje su kritične za kontinuirani izmjenični rad.

Keramički kondenzatori, iako također nisu polarizirani, dostupni su samo u vrlo malim vrijednostima kapacitivnosti (pikofaradi do mikrofaradi) i ne mogu postići raspon kapacitivnosti od 5µF do 100µF potreban za aplikacije pokretanja motora u fizičkim veličinama koje su praktične za upotrebu uređaja.

Kondenzator CBB60 također nudi samoizlječiva svojstva — jedna od najvažnijih značajki za dugoročnu pouzdanost. Kada dođe do manjeg dielektričnog kvara na mikroskopskom defektu, metalizirani film elektrode u CBB60 isparava lokalno, izolirajući kvar i obnavljajući izolaciju. To sprječava kaskadno pretvaranje manjeg kvara u katastrofalni kvar. Većina CBB60 kondenzatora ima radni vijek od 100 000 sati pod standardnim radnim uvjetima — daleko premašujući elektrolitske kondenzatore koji se koriste u startnim krugovima.

Usporedba: CBB60 u odnosu na druge vrste kondenzatora za motorne primjene

Što se događa kada kondenzator CBB60 pokvari u kućanskom uređaju

Razumijevanje načina kvara kondenzatora cbb60 pomaže u točnom dijagnosticiranju problema s uređajem prije nego što se obavežu na skuplje popravke. Ponašanje kod kvara varira ovisno o tome kako kondenzator kvari — otvoreni krug, kratki spoj ili postupni gubitak kapaciteta.

Kvar otvorenog kruga

Kada se CBB60 ne otvori (unutarnja veza pukne), motor u potpunosti gubi radni kondenzator. U PSC motoru (stropni ventilatori, prozorski klima uređaji), motor se neće uspjeti pokrenuti ili će se pokrenuti vrlo sporo sa smanjenim momentom. U motoru kompresora s kondenzatorskim startom/kondenzatorskim radom, učinkovitost rada ozbiljno opada, uzrokujući pregrijavanje i aktiviranje toplinske zaštite. Kvarovi u otvorenom strujnom krugu najčešći su način kvara u starim kondenzatorima CBB60 i obično su uzrokovani unutarnjim zamorom spojeva uslijed termičkih ciklusa.

Kvar kratkog spoja

Kratko spojeni kondenzator CBB60 je rjeđi, ali opasniji. Stvara izravan put niske impedancije preko namota motora, uzrokujući trenutnu prekomjernu struju, pregorjele osigurače ili okidanje prekidača. U teškim slučajevima, kratki spoj u kondenzatoru može proizvesti dovoljno topline da uzrokuje pucanje ili eksploziju kućišta kondenzatora. Zbog toga CBB60 kondenzatori za motorne aplikacije uvijek uključuju interne mehanizme za isključivanje prekomjernog tlaka (OPD) — unutarnji disk osjetljiv na pritisak koji prekida vezu prije nego što dođe do katastrofalnog kvara.

Postupni gubitak kapaciteta

Najpodmukliji način kvara je postupni gubitak kapacitivnosti zbog degradacije dielektrika tijekom vremena — često uzrokovan dugotrajnim izlaganjem povišenim temperaturama, visokoj vlažnosti ili događajima prenapona. Aparat nastavlja raditi, ali sa smanjenom učinkovitošću: pumpa ima manji protok, klima uređaj troši više energije za isti učinak hlađenja ili perilici treba više vremena da postigne punu brzinu centrifuge. Mnogi vlasnici kuća pripisuju ove simptome općem trošenju, a ne degradiranom kondenzatoru, što dovodi do nepotrebno visokih računa za struju i preranog trošenja motora.
