Kondenzator CBB60 u odnosu na CBB65: objašnjene ključne razlike

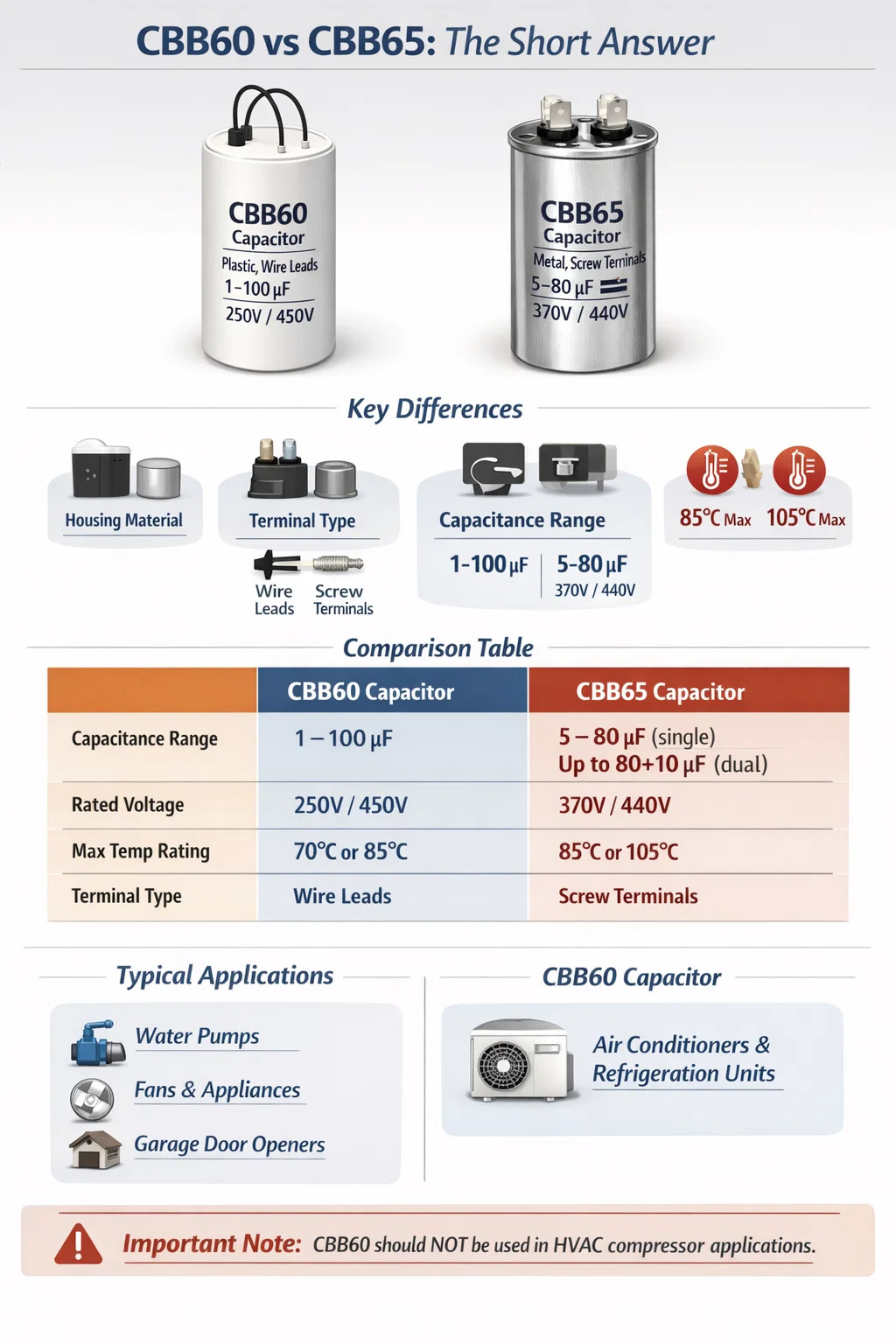

CBB60 protiv CBB65: Kratak odgovor

Temeljna razlika između a CBB60 kondenzator i kondenzator CBB65 svodi se na fizičku konstrukciju i predviđenu okolinu primjene. CBB60 je cilindrični kondenzator sa žičanim izvodom prvenstveno dizajniran za krugove pokretanja i rada jednofaznih AC motora , dok je CBB65 kondenzator s metalnim limenkama i vijčanim terminalom dizajniran za zahtjevnije primjene kao što su kompresori klima uređaja i rashladne jedinice. Oba su kondenzatori s polipropilenskim filmom koji rade na strujnim krugovima izmjenične struje, ali se značajno razlikuju u faktoru oblika, vrsti priključka, rasponu kapaciteta i toplinskoj otpornosti.

Ako birate zamjenski ili nabavite kondenzator za novi dizajn, to dvoje općenito nisu međusobno zamjenjivi bez obraćanja pozornosti na način montiranja, konfiguraciju terminala i stropnu radnu temperaturu. Zamjena ove dvije vrste - čak i kada se vrijednost kapacitivnosti i nazivni napon čine identičnim - može rezultirati preranim kvarom ili sigurnosnim opasnostima u okruženjima s visokim opterećenjem.

Fizička konstrukcija i faktor oblika

Najvidljivija razlika između CBB60 i CBB65 leži u njihovom fizičkom pakiranju.

CBB60 Kondenzator: Cilindrično plastično kućište

Kondenzator CBB60 koristi cilindrično plastično (obično kućište od polipropilena ili vatrootpornog kućišta) s dva ili četiri žičana voda koja se protežu s jednog kraja. Promjer tijela obično se kreće od 30 mm do 50 mm , s visinom koja varira između 60 mm i 100 mm, ovisno o kapacitetu. Ovi vodovi omogućuju direktnu montažu na priključne ploče motora ili spajanje putem stezaljki za brzo spajanje. Plastično kućište ispunjeno je epoksidnom smolom ili sličnim izolacijskim punilom za brtvljenje unutarnjeg namota filma od prodora vlage.

Budući da koristi olovne žice, CBB60 se smatra "olovnom" komponentom. Obično se nalazi uspravno ili pod kutom unutar odjeljka kondenzatora motora, pričvršćen plastičnim držačem ili kopčom. Ovaj dizajn je prostorno učinkovit i ima niske proizvodne troškove, zbog čega dominira u segmentu motora pumpi za vodu, motora ventilatora i motora malih kućanskih aparata.

Kondenzator CBB65 : Metalno aluminijsko kućište limenke

Kondenzator CBB65, nasuprot tome, smješten je u a okrugli kanister od aluminijske legure . Njegovi su terminali vijčani konektori postavljeni na vrhu, što omogućuje sigurne spojeve ožičenja koje su otpornije na vibracije bolje od jednostavnih žica. Metalno kućište pruža vrhunsko odvođenje topline i mehaničku zaštitu u usporedbi s plastičnim. Tipične dimenzije uključuju promjere od 40 mm do 50 mm i visine od 70 mm do 120 mm, iako dvostruki kondenzatori (koji kombiniraju dvije vrijednosti kapaciteta u jednoj jedinici) mogu biti veći.

Aluminijska limenka je zatvorena otvorom za smanjenje tlaka na dnu ili vrhu, koji djeluje kao sigurnosni ventil u slučaju unutarnjeg nadtlaka. Ova značajka je kritična u kompresorskim okruženjima gdje temperature okoline mogu brzo porasti. Metalno tijelo također podržava vanjsku montažu putem čelične trake ili nosača, što je standardna metoda za instalaciju HVAC kondenzatora.

Usporedba električnih ocjena

Obje vrste kondenzatora rade na strujnim krugovima izmjenične struje, ali se njihovi nazivni parametri razlikuju na načine koji odražavaju predviđene slučajeve uporabe.

Oznake napona zaslužuju posebnu pozornost. CBB65 je gotovo isključivo dostupan u 370 VAC i 440 VAC za rukovanje naponskim uvjetima unutar HVAC kompresorskih sustava, gdje trenutni udari tijekom pokretanja motora mogu doseći znatno iznad nominalnog mrežnog napona. Kondenzatori CBB60 na 250 VAC bili bi opasno podcijenjeni u tim uvjetima - čak i ako bi se vrijednost kapacitivnosti podudarala.

Tipična aplikacijska okruženja

Razumijevanje gdje je koji kondenzator dizajniran za rad pomaže razjasniti zašto uopće postoje fizičke i električne razlike.

Gdje se koriste CBB60 kondenzatori

Kondenzatori CBB60 standardni su kondenzatori za pokretanje i pokretanje motora za širok raspon jednofaznih indukcijskih motora u lakim do srednjim radnim okruženjima. Uobičajene primjene uključuju:

• Motori pumpi za vodu (uronjivi i nadgradni, obično 0,37 kW do 2,2 kW)
• Stropni i ispušni ventilatori
• Motori bubnja perilice rublja
• Mali cirkulatori zraka i oprema za ventilaciju
• Otvarači garažnih vrata
• Motori pumpi za bazene i toplice u nižem rasponu snage

U tim okruženjima radne temperature obično ostaju ispod 70°C do 85°C, a opterećenja vibracijama su umjerena. Ambijent je obično dovoljno kontroliran da plastično kućište pruža odgovarajuću zaštitu od vlage i mehaničkih utjecaja.

Gdje se koriste CBB65 kondenzatori

CBB65 kondenzatori su namjenski izrađeni za potrebe HVAC i motora kompresora za hlađenje. Njihova glavna aplikacijska okruženja uključuju:

• Centralne kompresorske jedinice klima uređaja (split sustavi, paket jedinice)
• Kompresori toplinske pumpe
• Komercijalni rashladni kompresori
• Zrakom hlađene kondenzacijske jedinice
• Motori ventilatora kondenzatora u vanjskim HVAC jedinicama

U vanjskom HVAC kompresorskom ormariću tijekom vrućeg ljetnog dana unutarnje temperature mogu doseći 55°C do 70°C ambijentalne pri čemu površina motora kompresora dodaje daljnju lokaliziranu toplinu. Kondenzator montiran pokraj tog motora mora pouzdano preživjeti 85°C do 105°C stalna radna temperatura—specifikacija za koju je CBB65 ocijenjen, ali većina standardnih jedinica CBB60 nije.

Toplinska izvedba i rasipanje topline

Upravljanje toplinom jedna je od tehnički najznačajnijih razlika između ove dvije obitelji kondenzatora i izravno objašnjava izbor materijala.

Kondenzatori s polipropilenskim filmom stvaraju toplinu iznutra zbog dielektričnih gubitaka, posebno pod kontinuiranom izmjeničnom strujom. U primjeni pokretanja motora, kondenzator je pod naponom cijelo vrijeme dok motor radi - to nije kratka komponenta startnog impulsa, već kontinuirano aktivan element u krugu rada. Sva toplina koja nije učinkovito raspršena nakuplja se unutar tijela kondenzatora i ubrzava degradaciju dielektrika.

Aluminij ima toplinsku vodljivost od približno 205 W/(m·K) , dok se tipična inženjerska plastika koja se koristi u kućištima CBB60 kreće od 0,1 do 0,5 W/(m·K). To znači da metalna limenka kondenzatora CBB65 raspršuje toplinu otprilike 400 do 2000 puta učinkovitije kroz svoje stijenke nego plastično kućište kondenzatora CBB60. U praktičnom smislu, temperatura jezgre CBB65 pod opterećenjem ostaje znatno niža nego što bi CBB60 bio pod istim električnim naprezanjem, izravno produžujući životni vijek i smanjujući rizik od toplinskog kvara.

To je razlog zašto CBB65 kondenzatori mogu biti ocijenjeni za maksimalnu radnu temperaturu od 105°C u visokokvalitetnim verzijama—metalno kućište održava unutarnju temperaturu filma na razini koja se može preživjeti čak i kada je vanjski ambijent ekstreman. Kondenzator CBB60 instaliran u vanjskom ormaru kompresora ocijenjenog samo na 85°C može tehnički preživjeti na sobnoj temperaturi, ali će pretrpjeti značajno smanjenje vijeka trajanja kada ga okolne temperature kontinuirano guraju prema stropu tijekom ljetnih mjeseci.

Sigurnosne značajke i načini kvarova

Filozofija sigurnosnog dizajna CBB60 i CBB65 kondenzatora primjetno se razlikuje, ponovno odražavajući njihova odgovarajuća okruženja primjene.

Samoiscjeljujući film u obje vrste

I CBB60 i CBB65 kondenzatori koriste metalizirani polipropilenski film sa svojstvima samozacjeljivanja. Kada se dogodi lokalizirani proboj dielektrika - mikroskopski ubod u filmu - tanka metalna elektroda na tom mjestu trenutno isparava zbog energije pražnjenja, uklanjajući grešku i vraćajući izolaciju. Ovaj mehanizam omogućuje kondenzatoru da preživi tisuće manjih grešaka tijekom radnog vijeka bez katastrofalnog kvara. Karakteristika samoiscjeljivanja je zajednička snaga svih filmskih kondenzatora CBB serije.

Otvor za rasterećenje tlaka u CBB65

CBB65 kondenzatori su zapečaćeni u aluminijskoj limenci s a ugrađen ventil za smanjenje tlaka , obično smješten na dnu limenke ili integriran u brtvu poklopca. Ako se unutarnji plinovi nakupe zbog dugotrajnog prenapona ili toplinske degradacije, ovaj otvor se kontrolirano otvara, otpuštajući pritisak i sprječavajući nasilno pucanje limenke. Rezultat je relativno siguran način "otvorenog kvara", a ne eksplozivan.

CBB60 kondenzatori s plastičnim kućištem nemaju ovaj otvor. Pod jakim preopterećenjem, CBB60 može nabubriti, napuknuti kućište ili u najgorem slučaju puknuti s većom naglom silom, osobito ako smola za punjenje nije dovoljna ili je ostarjela. Ovo je poznati način kvara u slabo ventiliranim šupljinama motora crpke gdje je zamjena kondenzatora odgođena nakon sigurnog životnog vijeka.

Otpornik za pražnjenje

Mnogi CBB65 kondenzatori—posebno oni koji se prodaju na sjevernoameričkim HVAC tržištima—uključuju unutarnji zračni otpornik (obično 10 kΩ do 20 kΩ) spojen preko stezaljki za pražnjenje zaostalog napona nakon što je jedinica bez napona. Ovo je ključna sigurnosna značajka za servisne tehničare koji mogu rukovati kondenzatorom nedugo nakon isključivanja sustava. Preostali naboj na kondenzatoru od 440 VAC od 40 µF može biti smrtonosan ako se ne isprazni. Kondenzatori CBB60 mogu ili ne moraju uključivati ​​ovaj otpornik, ovisno o proizvođaču i stupnju.

Dvostruki kondenzatori: specifična značajka CBB65

Jedna značajna kategorija proizvoda koja postoji unutar obitelji CBB65, ali nema pravi ekvivalent u CBB60 je dual-run kondenzator (ponekad označen kao "dvostruki kondenzator" ili "ovalni kondenzator" na tržištima Sjeverne Amerike).

Dvostruki kondenzator CBB65 sadrži dva nezavisna elementa kondenzatora unutar jedne aluminijske limenke, dijeleći zajednički terminal. Tri terminala su obično označena HERM (hermetički kompresor), FAN (motor ventilatora kondenzatora) i COM (zajednički) . Ovo konsolidira ono što bi inače bila dva odvojena kondenzatora u jednu jedinicu, čime se štedi prostor i troškovi HVAC opreme.

Uobičajene konfiguracije dvostrukih kondenzatora uključuju vrijednosti kao što su:

• 35 µF 5 µF / 440 VAC (stambeni split sustav srednje veličine)
• 45 µF 5 µF / 440 VAC (veći stambeni ili lakši poslovni prostor)
• 55 µF 7,5 µF / 440 VAC (kompresor većeg kapaciteta)
• 80 µF 10 µF / 370 VAC (pokretanje teškog komercijalnog kompresora)

Ova dvostruka konfiguracija fizički je praktična samo u formatu metalne limenke jer dva odvojena elementa namotane folije trebaju dovoljno prostora i upravljanje toplinom. Kućište u stilu CBB60 s plastičnim kućištem ne bi pouzdano podržavalo ovu konfiguraciju u uvjetima kompresora visoke temperature, što je još jedan razlog zašto platforma CBB65 ostaje dominantna u HVAC-u.

Standardi certifikacije i sukladnost

Kondenzatori CBB60 i CBB65 regulirani su kineskim nacionalnim standardom GB/T 3667 , koji pokriva kondenzatore AC motora. Međutim, kategorije proizvoda pod koje spadaju unutar tog standarda odražavaju njihove različite zahtjeve. Izvan kineskih standarda, kondenzatori koji se prodaju na globalnim tržištima imaju dodatne certifikate.

• CBB60 kondenzatori obično nose CE oznaku za europska tržišta i UL/CUL certifikat za Sjevernu Ameriku kada se koriste u zamjeni motora pumpi i ventilatora.
• CBB65 kondenzatori za sjevernoameričko HVAC tržište podliježu UL 810 (Standard za kondenzatore) i moraju biti u skladu sa zahtjevima navedenim na UL za korištenje u navedenoj HVAC opremi. Mnogi također nose oznake sukladnosti CSA i RoHS.

Prilikom zamjene kondenzatora u opremi koja je izvorno bila certificirana s određenim tipom kondenzatora, zamjena necertificirane komponente ili komponente druge kategorije može tehnički poništiti certifikaciju opreme i stvoriti probleme s odgovornošću, osobito u komercijalnim instalacijama koje podliježu redovitom pregledu.

Kako čitati oznake na svakom kondenzatoru

I CBB60 i CBB65 kondenzatori ispisuju svoje ključne specifikacije izravno na kućištu. Razumijevanje ovih oznaka omogućuje točan odabir zamjene bez nagađanja.

Tipična oznaka kondenzatora CBB60 može glasiti:

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 Hz — 85°C

Tipična oznaka kondenzatora CBB65 može glasiti:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (klasa otpornika za pražnjenje)

Sufiks "A" u CBB65A obično označava prisutnost unutarnjeg otpornika za pražnjenje. Vrijednost dvostrukog kapaciteta (npr. 45 5 µF) odmah ga identificira kao dvostruku jedinicu. Nazivni napon od 440 VAC i nazivna temperatura od 105°C potvrđuju da je namijenjen za rad kompresora.

Prilikom zamjene bilo kojeg kondenzatora, podudaranje sva tri ključna parametra — vrijednost kapaciteta, nazivni napon i nazivna temperatura — bitni su. Zamjena nižim naponom ili nižom temperaturom nikada nije prihvatljiva. Viši napon ili viša temperatura su električki sigurni kao zamjena, iako fizičke dimenzije također moraju biti provjerene.

Očekivani životni vijek i obrasci degradacije

Životni vijek kondenzatora uvelike ovisi o radnoj temperaturi, naponu i radnom ciklusu. I CBB60 i CBB65 su tipovi metaliziranog filma, koji općenito traju duže od elektrolitskih kondenzatora u radu motora izmjenične struje, ali njihov se očekivani životni vijek razlikuje zbog uvjeta njihove primjene.

CBB60 vijek trajanja

U tipičnom servisu motora pumpe ili ventilatora na umjerenim temperaturama okoline (ispod 40°C), kvalitetan CBB60 kondenzator može postići 30.000 do 50.000 radnih sati prije nego što dođe do značajnog pomaka kapacitivnosti. U opremi za sezonsku upotrebu (kao što je pumpa za bazen koja radi 8 sati dnevno tijekom 6-mjesečne sezone), to znači otprilike 10 do 17 godina službe. Međutim, u slabo prozračenim kućištima ili u blizini izvora topline, to može naglo pasti—neke jedinice otkazuju unutar 3 do 5 godina u kućištima pumpi za visoke temperature.

CBB65 vijek trajanja

Za servis HVAC kompresora, CBB65 kondenzator u kvalitetnoj konstrukciji obično je ocijenjen za 60 000 sati ili više na nazivnoj temperaturi. Međutim, stvarni uvjeti HVAC servisa su teški za kondenzatore. Prenaponi zbog događaja u mreži, opetovano teško pokretanje kompresora i kontinuirani rad na temperaturama okoline iznad 40°C mogu smanjiti efektivni radni vijek na 8 do 15 godina u stambenim aplikacijama. Zbog toga tehničari HVAC servisa u vrućim klimama često preporučuju proaktivnu zamjenu kondenzatora svakih 7 do 10 godina čak i prije nego što dođe do vidljivog kvara.

Pomak kapacitivnosti je najčešći način degradacije u obje vrste. Kondenzator koji je izgubio više od 10% svog nazivnog kapaciteta može uzrokovati da motor troši veću struju, radi više vruće i ima smanjenu učinkovitost - čak i ako nije potpuno otkazao. Mjerenje kapacitivnosti pomoću mjerača kapacitivnosti tijekom rutinskog održavanja može to otkriti prije nego što uzrokuje kvar kompresora.

Zamjenjivost: možete li jedno zamijeniti drugim?

Ovo je jedno od najpraktičnijih pitanja koja se pojavljuju u terenskoj službi i scenarijima zamjene.

Ukratko: CBB65 može zamijeniti CBB60 u većini aplikacija, ali CBB60 ne bi trebao zamijeniti CBB65 u kompresorskim aplikacijama.

Ako trebate zamjenu za CBB60 kondenzator motora pumpe i CBB65 jedinicu s odgovarajućim kapacitetom i višim naponom je dostupna, radit će električno i možda će nadmašiti original u dugovječnosti zbog svojih boljih toplinskih karakteristika. Trebali biste riješiti razliku u vrsti terminala (vijčani terminal u odnosu na žičani vod) s odgovarajućim konektorima.

Ići u drugom smjeru - instaliranje CBB60 kondenzatora u HVAC kompresorsku aplikaciju - nije preporučljivo iz nekoliko razloga:

• Temperaturna vrijednost CBB60 (često 85°C) može biti nedovoljna za stalne uvjete okoline kompresora.
• Oznaka napona (250 VAC uobičajeno na CBB60) nije kompatibilna s uslugom kompresora od 370–440 VAC.
• Žičani vodovi nisu prikladni za vibracijsko okruženje kompresorske jedinice bez dodatnog rasterećenja naprezanja.
• Nema otvora za rasterećenje tlaka znači opasniji način kvara pod toplinskim stresom.
• Nepostojanje dvostruke konfiguracije znači da bi bile potrebne dvije odvojene jedinice gdje obično služi jedna CBB65 dvostruka jedinica.

Razmatranja cijene i dostupnosti

Iz perspektive komercijalnog izvora, CBB60 i CBB65 kondenzatori zauzimaju različite tržišne razine.

CBB60 kondenzatori su komponente robe velike količine. Standard 20 µF / 450 VAC CBB60 od proizvođača srednje razine košta otprilike 0,80 do 2,50 USD po jedinici u količinskim narudžbama. Široko su dostupni od distributera elektronike, dobavljača dijelova uređaja i internetskih tržišta diljem svijeta.

Kondenzatori CBB65, posebno dual-run tipovi za HVAC upotrebu, zahtijevaju više cijene odražavajući njihovu složeniju konstrukciju i kvalitetnije materijale. A 45 5 µF / 440 VAC dvostruki CBB65 obično košta 4 do 15 USD po jedinici u maloprodaji, s markiranim jedinicama velikih HVAC OEM dobavljača koji ponekad dosežu 20 do 30 USD. Krivotvoreni i podstandardni kondenzatori CBB65 dokumentirani su problem na tržištu HVAC zamjenskih dijelova - jedinice s aluminijskim limenkama, ali neadekvatnom unutarnjom konstrukcijom uzrokovale su kvarove kompresora brzim izlaskom iz tolerancije ili preranim kvarom pod utjecajem topline. Preporuča se kupnja od renomiranih distributera i provjera oznaka UL popisa.
