Za što se koristi CBB60 kondenzator?

A CBB60 kondenzator je filmski kondenzator za pogon AC motora prvenstveno se koristi za pokretanje i pokretanje jednofaznih indukcijskih motora u pumpama za vodu, potopnim pumpama, perilicama rublja, zračnim kompresorima i sličnim uređajima s motornim pogonom. Omogućuje fazni pomak potreban za stvaranje rotirajućeg magnetskog polja unutar motora, omogućujući mu pokretanje pod opterećenjem i održavanje glatkog, učinkovitog rada tijekom kontinuirane uporabe. Za razliku od elektrolitskih startnih kondenzatora, CBB60 je predviđen za trajnu vezu u krugu i ostaje pod naponom tijekom cijelog radnog ciklusa motora.

Oznaka "CBB" identificira ga kao kondenzator s metaliziranim polipropilenskim filmom — kineska standardna klasifikacija. "60" se odnosi na specifičnu podkategoriju koja pokriva motorne kondenzatore dizajnirane za AC aplikacije. Ove komponente se naširoko proizvode prema standardima IEC 60252 i GB/T 3667, a njihova pouzdanost izravno određuje hoće li se crpka ili motor pokrenuti iz prvog pokušaja ili prerano otkaže.

Osnovne primjene CBB60 kondenzatora

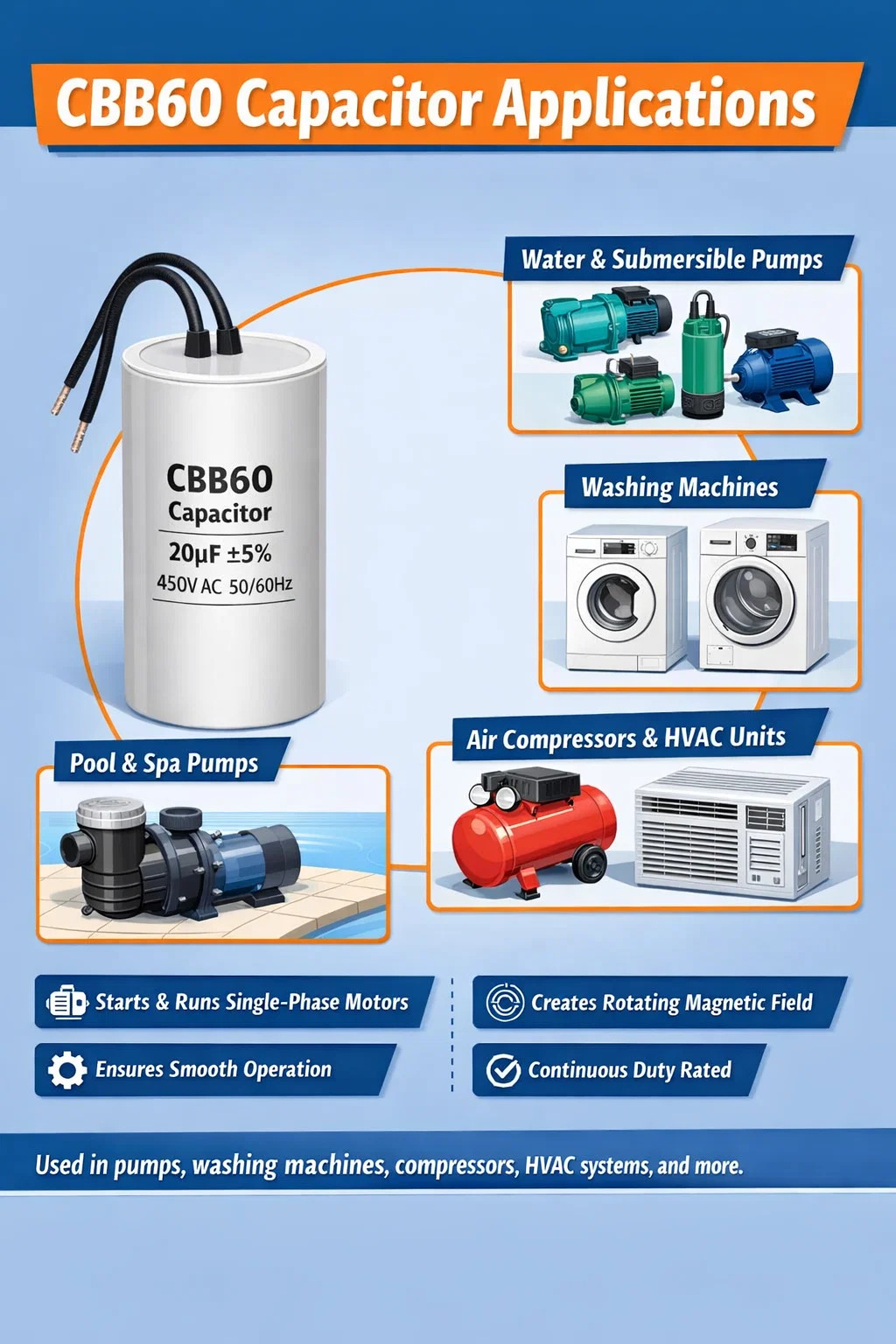

Kondenzator CBB60 pojavljuje se u iznenađujuće širokom rasponu opreme. Dok aplikacije pumpi dominiraju tržištem, sposobnost komponente da se nosi s kontinuiranim izmjeničnim naponom na nazivnoj frekvenciji čini je prikladnom gdje god je jednofaznom motoru potrebna pomoć u stvaranju druge faze.

Pumpe za vodu i potopne pumpe

Ovo je dominantan slučaj upotrebe na globalnoj razini. Vodene pumpe za stambene objekte u rasponu od 0,37 kW do 2,2 kW gotovo univerzalno se oslanjaju na radni kondenzator CBB60. Vrtne pumpe, mlaznice za plitke bunare, potopne pumpe za duboke bunare i pumpe za povišenje tlaka trebaju kondenzator za dijeljenje jednofaznog napajanja u dvije učinkovite faze. Vrijednosti kapacitivnosti za aplikacije crpke obično se nalaze između 6 µF i 100 µF , s radnim naponom od 250 VAC ili 450 VAC ovisno o naponu napajanja i izvedbi motora.

Neispravan CBB60 u krugu crpke uzrokuje zujanje motora pri pokretanju, ali se ne okreće — on izvlači struju blokiranog rotora (često 6-8 puta veću od nazivne radne struje) bez vrtnje, što može pregrijati i spaliti namot unutar nekoliko sekundi ako se toplinska zaštita ne aktivira na vrijeme.

Perilice rublja

Perilice rublja s bubnjem i s gornjim punjenjem koriste CBB60 kondenzatore na motoru glavnog pranja, a često i na motoru odvodne pumpe. Vrijednosti kapacitivnosti ovdje su tipične 8 µF do 20 µF pri 450 VAC . Perilica rublja koja se pokreće, ali se ne uspije pravilno protresti ili centrifugirati - unatoč zujanju motora - klasičan je simptom degradiranog CBB60 kondenzatora čiji je kapacitet pao ispod minimalnog praga motora.

Zračni kompresori i HVAC oprema

Jednofazni zračni kompresori koji se koriste u radionicama i automobilskim servisima često zahtijevaju CBB60 jedinice visokog kapaciteta — vrijednosti 50 µF do 100 µF uobičajeni su na kompresorskim motorima od 1,5 kW do 3 kW. Neki HVAC motori ventilatora i mali kompresori u prozorskim klimatizacijskim jedinicama također koriste pogonske kondenzatore tipa CBB60, iako je na sjevernoameričkim tržištima ovalni format aluminijske limenke rasprostranjeniji dok cilindrični oblik CBB60 dominira Azijom i velikim dijelom Europe.

Ostali kućanski uređaji na motorni pogon

Cirkulacijske pumpe za bazene i toplice, pumpe sustava za navodnjavanje, motori za obradu žitarica, mali tokarski strojevi, pa čak i neki rashladni kompresori u komercijalnim hladnjacima koriste CBB60 kondenzatore. Svaka aplikacija koja pokreće jednofazni indukcijski motor s trajnim razdvojenim kondenzatorom (PSC) ili kondenzatorom za pokretanje kondenzatora (CSCR) može potencijalno koristiti CBB60 u radnom položaju.

Kako CBB60 kondenzator radi u krugu motora

Jednofazna izmjenična struja sama po sebi ne može stvoriti rotirajuće magnetsko polje u statoru motora — ona samo proizvodi pulsirajuće polje koje tjera rotor da vibrira, ali se ne vrti. Kako bi to riješili, dizajneri motora koriste radni kondenzator spojen u seriju s drugim (pomoćnim) namotom. Kondenzator pomiče fazu struje u tom namotu za približno 90 električnih stupnjeva u odnosu na struju u glavnom namotu. Ova umjetna dvofazna opskrba stvara rotirajuće magnetsko polje koje proizvodi okretni moment i omogućuje motoru da se sam pokrene i neprekidno radi.

CBB60 ostaje trajno u krugu — za razliku od elektrolitskih startnih kondenzatora, koji se isključuju pomoću centrifugalnog prekidača ili releja nakon što motor dosegne oko 75-80% sinkrone brzine. To znači da se CBB60 mora nositi s kontinuiranim izmjeničnim naponom bez značajnog pomaka kapacitivnosti. Konstrukcija metaliziranog polipropilenskog filma daje mu ovu sposobnost: polipropilen ima iznimno nizak faktor disipacije (tan δ ≤ 0,001 na 1 kHz) , što znači da se gotovo nikakva energija ne troši kao toplina unutar kondenzatora tijekom rada.

Važno svojstvo samoiscjeljivanja razlikuje metalizirane filmske kondenzatore od tipova folije. Ako mikroskopski defekt u dielektričnom filmu uzrokuje lokalizirani kvar, metalna elektroda isparava oko mjesta kvara, izolirajući ga radije nego stvarajući kratki spoj. Ovaj mehanizam omogućuje CBB60 kondenzatorima da prežive povremene skokove napona koji bi uništili dizajn koji se ne sam obnavlja.

Objašnjenje ključnih specifikacija i ocjena

Ispravno čitanje oznake kondenzatora CBB60 bitno je za odabir prave zamjene. Sljedeća tablica objašnjava uobičajene parametre i njihove tipične raspone.

Nazivni napon: 250 VAC naspram 450 VAC

Nazivni izmjenični napon je parametar koji se najčešće krivo tumači. CBB60 s oznakom 250 VAC prikladan je za motore koji se napajaju iz mreže izmjenične struje od 220–240 VAC, ali nazivna vrijednost mora uzeti u obzir činjenicu da napon kondenzatora u PSC motoru koji radi može biti viši od napona napajanja. U nekim konstrukcijama motora s visokim proklizavanjem, napon na stezaljkama kondenzatora doseže 1,1 do 1,5 puta veći od napona napajanja . To je razlog zašto se kondenzatori pumpe na tržištima od 230 VAC često specificiraju na 450 VAC — što daje značajnu sigurnosnu granicu i dramatično produljuje životni vijek. Korištenje kondenzatora od 250 VAC gdje je navedeno 450 VAC drastično skraćuje životni vijek kroz ubrzano starenje dielektrika.

Vrijednost kapacitivnosti i usklađivanje motora

Uvijek zamijenite istom vrijednošću kapacitivnosti kao što je navedeno na natpisnoj pločici motora ili u servisnom priručniku. Podvrijednost smanjuje početni moment i može spriječiti pokretanje motora pod opterećenjem. Prevelika vrijednost pomiče fazu struje predaleko, dovodi u ravnotežu struje namota, povećava toplinu i potencijalno uzrokuje pregrijavanje pomoćnog namota. Odstupanja izvan ±10% nazivne vrijednosti općenito se smatraju izvan prihvatljivih granica za zamjenu pogonskog kondenzatora.

Fizička konstrukcija kondenzatora CBB60

CBB60 ima prepoznatljiv cilindrični oblik s bijelim ili sivim plastičnim kućištem, obično izrađenim od polipropilenskog kućišta otpornog na plamen. Unutarnji namot se sastoji od dva metalizirana sloja polipropilenskog filma čvrsto smotana jedan uz drugi. Metalne završne kapice raspršuju se (Schoopage postupak) na krajeve namotanog elementa kako bi stupile u kontakt s metaliziranim slojevima filma, a izvodi ili žičane stezaljke pričvršćuju se na te završne kapice.

Namotani element je inkapsuliran u epoksidnu smolu prije umetanja u plastično kućište. Ovo punjenje od smole ima višestruku svrhu: sprječava prodor vlage, prigušuje vibracije, poboljšava prijenos topline s elementa na kućište i održava mehanički stabilnim namot tijekom vibracija motora.

Konfiguracije terminala razlikuju se ovisno o tržištu i primjeni:

• Dva žičana vodiča (najčešće za aplikacije pumpi, izravno lemljenje ili šiljasti spoj)
• Četiri žičana voda (dva po terminalu, za lakše lančano ožičenje u pločama s više motora)
• Vijčani terminali na gornjoj kapici (koristi se u nekim talijanskim markama pumpi i OEM kompresora)
• Brzi jezičci / loptice (6,3 mm jezičci, uobičajeni u perilicama rublja)

Fizičke dimenzije nisu standardizirane među proizvođačima. A 20 µF / 450 VAC CBB60 može imati promjer tijela od 35 mm i visinu od 60 mm od jednog proizvođača i 40 mm × 70 mm od drugog. Prilikom naručivanja zamjena, uvijek provjerite odgovaraju li fizičke dimenzije postojećem nosaču motora ili kopči za montiranje.

CBB60 u odnosu na druge tipove kondenzatora motora

Razumijevanje gdje se CBB60 uklapa u odnosu na druge uobičajene tipove kondenzatora motora pomaže u odabiru prave komponente i točnom dijagnosticiranju problema motora.

CBB61 izgleda fizički slično CBB60 — oba koriste cilindrična plastična kućišta — ali CBB61 je projektiran za motore unutarnjih jedinica ventilatora i klima uređaja koji imaju niže zahtjeve za momentom pokretanja. Zamjena CBB61 u zahtjevnoj pumpi može uzrokovati preuranjeni kvar jer kućište CBB61 i terminali nisu ocijenjeni za veće vrijednosti kapacitivnosti i stalna strujna opterećenja tipična za rad crpke. The Cilindrično kućište CBB60 strukturno je robusnije i obično ima ocjenu IP44 ili IP54, što ga čini prikladnim za vlažne pumpne prostorije i vanjska kućišta.

Kako prepoznati je li kondenzator CBB60 pokvaren

Kvar kondenzatora jedan je od najčešćih uzroka neispravnosti motora, a kondenzatori CBB60 degradiraju se na predvidljive načine. Prepoznavanje načina kvara ubrzava dijagnozu i sprječava nepotrebnu zamjenu motora.

Dijagnoza temeljena na simptomima

• Motor bruji, ali se ne pokreće: Glavni namot daje energiju, ali bez dovoljne fazno pomaknute struje u pomoćnom namotu, rotor ne može proizvesti dovoljan moment za prevladavanje statičkog trenja. Ovo je najčešći simptom potpunog kvara kondenzatora (otvoreni krug).
• Motor se pokreće polako ili se pokreće samo ako se ručno okrene: Kapacitet je značajno pao (obično više od 20% ispod nazivne vrijednosti), ali nije potpuno otkazao. Motor može raditi nakon pokretanja, ali se ne može pouzdano sam pokrenuti.
• Motor radi ali se pregrijava: Djelomično kratko spojeni kondenzator daje netočan fazni pomak, povećavajući struju u pomoćnom namotu i uzrokujući nenormalno zagrijavanje. Motor može opetovano aktivirati termalnu zaštitu.
• Smanjeni protok pumpe bez vidljivog razloga: Kondenzator koji se pogoršava smanjuje učinkovitost motora. Crpka i dalje pokreće vodu, ali pri nižem tlaku ili protoku, dok potrošnja energije ostaje ista ili se povećava.
• Izbočeno ili napuknuto kućište: Unutarnji tlak plina zbog proboja dielektrika uzrokuje deformaciju plastičnog kućišta. Ovo je vidljiv vanjski pokazatelj katastrofalnog kvara.

Ispitivanje s mjeračem kapaciteta

Najprije ispraznite kondenzator tako što ćete kratko spojiti njegove priključke kroz otpornik od 10 kΩ na najmanje 5 sekundi — nikada ih ne spajajte izravno jer kratki udar struje može oštetiti unutarnju metalizaciju. Zatim izmjerite kapacitivnost digitalnim multimetrom postavljenim na kapacitivni način rada ili namjenskim LCR mjeračem. Čitanje iznutra ±5% označene vrijednosti pokazuje da je kondenzator ispravan. Očitanja ispod 80% nazivnog kapaciteta ili očitanje otvorenog kruga (prikazano kao OL ili preopterećenje na većini mjerača) potvrđuju da kondenzator treba zamijeniti.

Ispitivanje izolacijskog otpora megaommetrom na 500 VDC koristi se u profesionalnim servisnim okruženjima za otkrivanje propadanja dielektrika u ranoj fazi prije nego što pomak kapacitivnosti postane ozbiljan. Zdrav CBB60 trebao bi pokazivati znatno veći otpor izolacije 1000 MΩ ; očitanja ispod 100 MΩ pokazuju da je dielektrik upio vlagu ili počinje kvariti.

Uzroci kvara CBB60 kondenzatora i kako ih spriječiti

Većina kvarova CBB60 nije nasumična — rezultat je specifičnih radnih ili instalacijskih uvjeta koji se mogu identificirati i ispraviti kako bi se produžio vijek trajanja. Dobro specificiran i ispravno instaliran kondenzator može trajati 10 do 20 godina u kontinuiranom radu pumpe. Jedinice loše kvalitete ili one izložene nepovoljnim uvjetima mogu se pokvariti unutar 2-3 godine.

Prenapon i udari napona

Glavni uzrok prijevremenog kvara. Varijacije mrežnog napona, prenaponski udari i kapacitivni porast napona u pomoćnom namotu motora opterećuju dielektrik. Svaki volt iznad nazivnog radnog napona eksponencijalno ubrzava starenje - osnovno pravilo u inženjerstvu filmskih kondenzatora je da svakih 10°C povećanja temperature ili svakih 10% prenapona otprilike prepolovljava radni vijek . Određivanje kondenzatora od 450 VAC za aplikacije crpke od 230 VAC umjesto 250 VAC pruža značajnu zaštitu od prenaponskih događaja.

Previsoka radna temperatura

Unutarnja temperatura kondenzatora kombinira temperaturu okoline sa samozagrijavanjem od vlastitih dielektričnih gubitaka i provedene topline iz motora. Kondenzatori postavljeni izravno na okvir motora u slabo ventiliranim kućištima mogu doživjeti temperaturu spoja 20–30°C iznad temperature okoline . Držanje kondenzatora podalje od izvora topline, korištenje zasebnog montažnog nosača s protokom zraka ili odabir više temperaturne klase (85°C ili 105°C) smanjuju ovaj rizik.

Ulaz vlage i vode

Pumpne prostorije i vanjske instalacije izlažu kondenzatore visokoj vlažnosti. Polipropilenski film ima prirodno nisku apsorpciju vlage, ali loše brtvljenje kućišta ili područja terminalne žlijezde omogućuje vlazi da se prati duž vodova i uđe u tijelo tijekom vremena. Uvijek provjerite odgovara li IP ocjena kućišta kondenzatora okruženju instalacije. IP44 je minimum za mokre ili vlažne prostore; IP54 ili IP55 poželjniji su za izravnu vanjsku upotrebu ili instalacije sklone prskanju.

Frekvencija pokretanja motora

Svako pokretanje motora proizvodi kratki skok udarne struje kroz kondenzator. Prijave s kontrolom tlačne sklopke koje često uključuju i isključuju crpku - potencijalno desetke puta na sat - više opterećuju kondenzator od onih u kojima motor radi neprekidno. Ako početna frekvencija premašuje nazivni radni ciklus proizvođača motora, razmislite o kondenzatoru s većom nazivnom udarnom strujom ili smanjite početnu frekvenciju dimenzioniranjem tlačnog spremnika.

Odabir pravog zamjenskog CBB60 kondenzatora

Postupak zamjene je jednostavan ako se prvo prikupe prave informacije. Slijedite ovaj redoslijed kako biste izbjegli pogreške u naručivanju.

1. Pročitajte oznaku neispravnog kondenzatora: Zabilježite kapacitet (µF), nazivni napon (VAC) i frekvenciju (Hz). Ako je naljepnica nečitka, provjerite navedenu vrijednost radnog kondenzatora na pločici s nazivom motora ili servisnom priručniku.
2. Odgovara ili premašuje nazivni napon: Nikada nemojte zamijeniti niži napon. Nadogradnja na viši napon (npr. 450 VAC zamjena za 250 VAC istog kapaciteta) sigurna je i korisna.
3. Podudarni kapacitet točno unutar ±5%: Motor određen za radni kondenzator od 20 µF trebao bi dobiti zamjenu između 19 µF i 21 µF. Izbjegavajte odstupanja veća od 10%.
4. Provjerite fizičke dimenzije: Provjerite odgovara li zamjena montažnom nosaču. Izmjerite promjer tijela i udaljenost između terminala ako naručite online.
5. Provjerite vrstu terminala: Izvodi žice, Faston jezičci ili vijčani terminali moraju odgovarati postojećoj konfiguraciji ožičenja motora.
6. Odaberite kvalitetu umjesto najniže cijene: Kondenzatori proizvođača koji objavljuju izvješća o ispitivanju trećih strana i usklađeni su sa standardima IEC 60252-1 ili GB/T 3667 daju dosljedniji radni vijek od jedinica bez robne marke bez sljedive dokumentacije o kvaliteti.

Kada je izvorna vrijednost nepoznata, a pločica s nazivom motora je izgubljena, gruba procjena može se napraviti iz nazivne snage motora. Kao opće pravilo, jednofazni indukcijski motori zahtijevaju približno 7–8 µF po kilovatu nazivnog izlaza za radni kondenzator, iako to značajno varira ovisno o dizajnu motora i broju polova. Ova je brojka samo početna procjena — ispravne vrijednosti uvijek trebaju biti potvrđene podacima proizvođača.

Sigurnosne mjere pri rukovanju CBB60 kondenzatorima

Filmski kondenzatori koji se koriste u motornim aplikacijama pohranjuju značajnu energiju. Kondenzator od 50 µF napunjen do 450 VAC vršnog napona (približno 636 V vršnog napona) pohranjuje preko 10 džula energije — dovoljno da izazove ozbiljne opekline ili srčani zastoj ako se ispusti kroz ljudsko tijelo. Standardne sigurnosne prakse uključuju:

• Odspojite i zaključajte napajanje motora prije nego što dodirnete kondenzator.
• Pričekajte najmanje 60 sekundi nakon prekida napajanja prije nego što pristupite stezaljkama — pomoćni krug motora može zadržati naboj nakon prekida napajanja.
• Pražnjenje kroz otpornik (10 kΩ, 5 W ili više) koji drže izolirane sonde, nikada izravnim kratkim spojem.
• Ne pokušavajte popraviti ili otvoriti pokvareni kondenzator - sadržaj (polipropilenski film i epoksid) ne predstavlja nikakvu kemijsku opasnost, ali kućište može biti pod unutarnjim pritiskom ako je kvar bio katastrofalan.
• Zbrinite pokvarene kondenzatore u skladu s lokalnim propisima WEEE (Otpadna električna i elektronička oprema) — nemojte odlagati u jurisdikcijama gdje je potrebno odvajanje elektroničkog otpada.

Često postavljana pitanja o CBB60 kondenzatorima

Mogu li koristiti veći kapacitet CBB60 od navedenog da dobijem veći startni moment?

Ne. Radni kondenzator koji je prevelik uzrokuje prekomjernu struju u pomoćnom namotu tijekom normalnog rada, što dovodi do pregrijavanja i skraćivanja vijeka motora. Ako je potreban veći startni moment, rješenje je dodati namjenski startni kondenzator (elektrolitičkog tipa) paralelno s radnim kondenzatorom, isključen relejem ili centrifugalnom sklopkom. Nemojte predimenzionirati radni kondenzator kao zaobilazno rješenje.

Je li kondenzator CBB60 polariziran?

Ne. CBB60 je nepolarizirani AC kondenzator. Njegovi su terminali međusobno zamjenjivi — nema pozitivnog ili negativnog voda. Ovo je temeljna razlika od elektrolitskih kondenzatora, koji su polarizirane istosmjerne komponente i odmah bi se uništili ako bi se spojili na izmjeničnu struju.

Mogu li koristiti CBB60 kao zamjenu za CBB65?

Nije pouzdano. CBB65 posebno je dizajniran za primjenu kompresora klima uređaja i rashladnih uređaja s okruglim aluminijskim kućištem limenke namijenjenim za više temperature okoline i različite zahtjeve mehaničke montaže. Iako oba koriste metaliziranu polipropilensku foliju, pakiranje, toplinska izvedba i otpornost na vibracije razlikuju se. Proizvođači motora općenito ne preporučuju korištenje CBB60 kao zamjene za CBB65 u HVAC kompresoru.

Koliko dugo treba trajati CBB60 kondenzator?

Kvalitetan CBB60 kondenzator u ispravno određenoj primjeni obično traje 10.000 do 15.000 sati rada , što znači 10-20 godina korištenja crpke u stambenim objektima nekoliko sati dnevno. Jeftinije jedinice s tanjim dielektričnim slojem ili lošijom metalizacijom mogu se pokvariti za 3-5 godina. Godišnje mjerenje kapacitivnosti tijekom rutinskog održavanja pomaže u prepoznavanju pogoršanja prije nego što uzrokuje kvar bez pokretanja.

Što znači oznaka "µF" na kondenzatoru CBB60?

µF označava mikrofarad, jedinicu električnog kapaciteta. Jedan mikrofarad jednak je jednom milijuntom dijelu farada. Vrijednost kapacitivnosti otisnuta na kondenzatoru (na primjer, 20 µF) mora odgovarati specifikaciji motora. Broj izravno određuje koliki fazni pomak kondenzator proizvodi u pomoćnom namotu i nije zamjenjiv sa značajno različitim vrijednostima bez utjecaja na rad motora.

Može li se jedan CBB60 kondenzator koristiti za pokretanje i pokretanje motora?

Da — upravo tako radi motor s trajnim razdvojenim kondenzatorom (PSC). Jedan radni kondenzator CBB60 osigurava i početni fazni pomak i korekciju tekuće faze. Ovaj dizajn je jednostavan i pouzdan, mijenja malo niži startni moment (u usporedbi s dizajnom start/rad s dva kondenzatora) za eliminaciju startnog prekidača ili releja. PSC motori s jednim radnim kondenzatorom CBB60 standard su za pumpe, ventilatore i perilice rublja diljem svijeta.
