Polaritet kondenzatora CBB60: je li pozitivan ili negativan?

Kondenzator CBB60 Polaritet: izravan odgovor

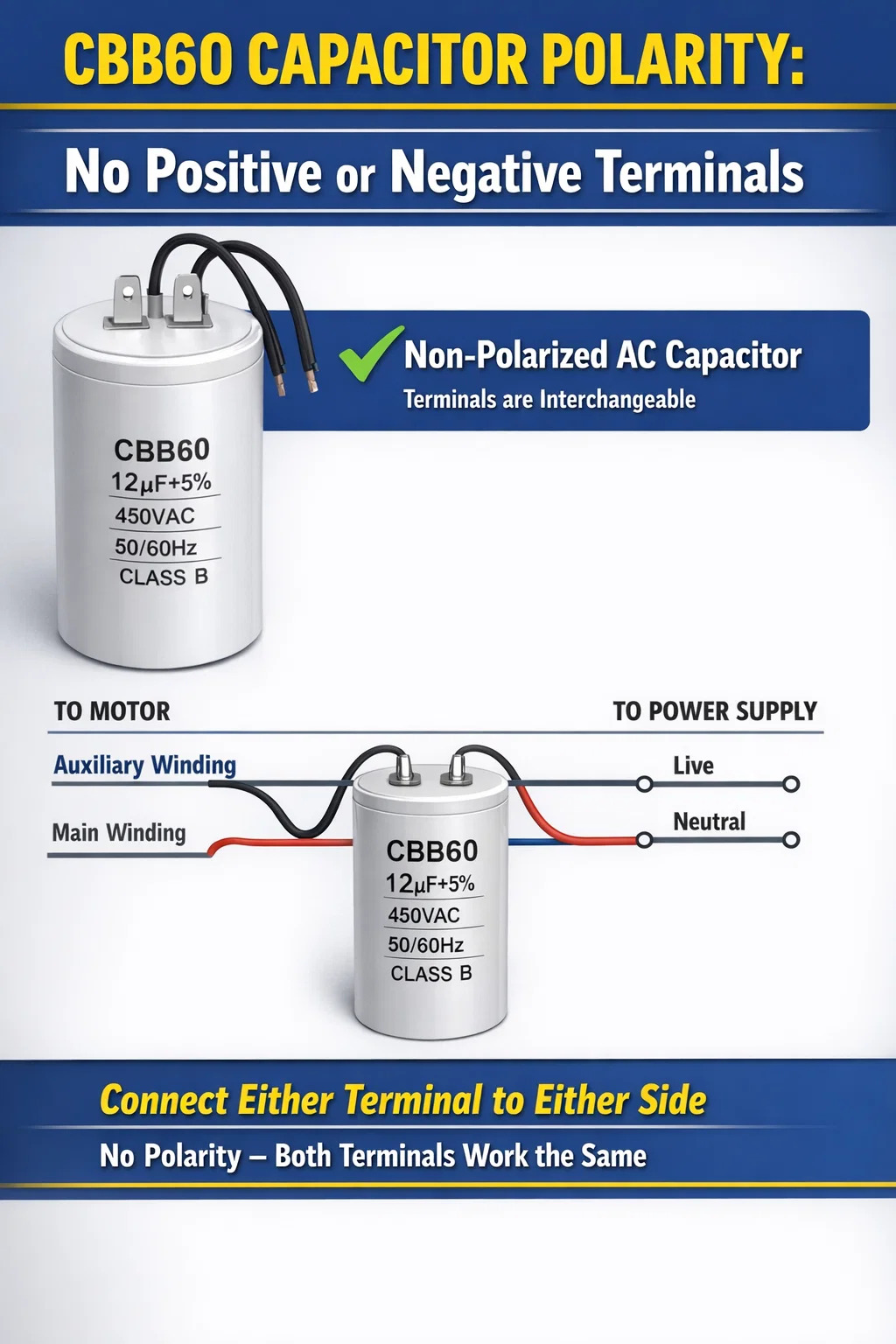

Kondenzator CBB60 je ni pozitivno ni negativno . To je nepolarizirani izmjenični kondenzator, što znači da nema naznačeni pozitivni ili negativni terminal. Možete spojiti bilo koji terminal na bilo koju stranu kruga bez ikakvog rizika od oštećenja ili kvara. Ovo je jedna od najosnovnijih karakteristika koja ga razlikuje od elektrolitskih kondenzatora, koji su strogo polarizirani i neće uspjeti — ili čak eksplodirati — ako se nepravilno spoje.

Mnogi ljudi koji traže informacije o polaritetu kondenzatora CBB60 dolaze iz iskustva u radu s istosmjernim krugovima, gdje su elektrolitički kondenzatori uobičajeni. U tim kontekstima polaritet je iznimno bitan. br CBB60 je dizajniran posebno za okruženja s izmjeničnom strujom (AC), gdje se smjer struje stalno mijenja — obično 50 ili 60 puta u sekundi, ovisno o vašoj lokalnoj frekvenciji mreže. U takvom okruženju, polarizirani kondenzator bi se uništio gotovo odmah. CBB60 to bez problema rješava jer je njegova unutarnja struktura simetrična i nepolarizirana.

Dakle, ako vidite dva terminala na CBB60 kondenzatoru i pitate se koji je koji — prestanite brinuti. One su zamjenjive. Samo ih spojite na svoj strujni krug i kondenzator će obaviti svoj posao.

Što je CBB60 kondenzator i za što se koristi

CBB60 je metalizirani kondenzator od polipropilenskog filma dizajniran za aplikacije pokretanja i rada AC motora. Naziv "CBB" je kineska standardna oznaka gdje se "CB" odnosi na tip kondenzatora, a "B60" se odnosi na određenu seriju unutar te klasifikacije. Ovi se kondenzatori ponekad nazivaju i "kondenzatori za pogon motora" ili "kondenzatori s filmom izmjenične struje", a naširoko se koriste diljem svijeta u jednofaznim indukcijskim motorima.

Pronaći ćete CBB60 kondenzatore u širokom rasponu svakodnevne opreme, uključujući:

• Pumpe za vodu i potopne pumpe koje se koriste u domovima, poljoprivredi i građevinarstvu
• Zračni kompresori i klima uređaji
• Perilice rublja (osobito stariji modeli s bubnjem)
• Električni ventilatori i ventilacijska oprema
• Električni alati koji koriste jednofazne AC indukcijske motore
• Pumpe za bazene i spa oprema
• Poljoprivredni motori za navodnjavanje

Tipični raspon kapaciteta za CBB60 kondenzatore kreće se od 1 µF do 100 µF , s nazivnim naponom koji je obično 250VAC ili 450VAC. Neki modeli s većim opterećenjem ocijenjeni su na 500 VAC. Vrijednosti koje se najčešće susreću u primjenama pumpi za vodu su između 8 µF i 30 µF. Za motore perilica rublja uobičajeno je 6 µF do 16 µF. Tijelo kondenzatora obično je cilindrično s dvije ili četiri žice koje se protežu s jednog kraja, obavijeno plastičnim omotačem koji osigurava izolaciju i zaštitu okoliša.

Unutarnja konstrukcija koristi tanki film polipropilena kao dielektrični materijal, s aluminijskom metalizacijom nanesenom izravno na film. Ovaj dizajn kondenzatoru daje svojstvo samoiscjeljivanja — ako je sićušni dio dielektrika probušen skokom napona, lokalna metalizacija isparava i učinkovito popravlja kvar, produžujući radni vijek kondenzatora značajno u usporedbi sa starijim dizajnom papira ili folije.

Zašto CBB60 kondenzatori nemaju pozitivan ili negativan terminal

Da bismo razumjeli zašto je polaritet nebitan za CBB60 kondenzator, pomaže razumjeti osnovnu fiziku kondenzatora i kako se izmjenična struja ponaša drugačije od istosmjerne struje.

Kako izmjenična struja mijenja sve

U istosmjernom krugu struja teče samo u jednom smjeru. Polarizirani kondenzator poput elektrolitskog ima oksidni sloj na jednoj ploči koji funkcionira kao dielektrik samo kada je odgovarajući terminal spojen na pozitivni napon. Ako obrnete polaritet, sloj oksida se raspada, plin se nakuplja unutar kondenzatora i slijedi katastrofalni kvar — ponekad nasilan.

AC struja mijenja smjer na frekvenciji mreže. U sustavu od 50 Hz, struja završi 50 punih ciklusa u sekundi, što znači da mijenja smjer 100 puta u sekundi. U sustavu od 60 Hz, okreće se 120 puta u sekundi. Kondenzator u ovom okruženju mora imati mogućnost punjenja i pražnjenja u oba smjera s jednakom učinkovitošću. To je upravo ono što polipropilenski filmski dielektrik u CBB60 pruža — puni se i prazni simetrično bez obzira na to koji terminal ima veći potencijal u bilo kojem trenutku.

Uloga filmskog dielektrika

Polipropilen je nepolarni polimer. Za razliku od aluminijevog oksida (koji se koristi u elektrolitičkim kondenzatorima), polipropilen ne ovisi o smjeru električnog polja kako bi zadržao svoja dielektrična svojstva. Film radi identično bilo da je električno polje usmjereno s lijeva na desno ili s desna na lijevo. Ovo svojstvo materijala ono je što CBB60 čini potpuno simetričnim i nepolariziranim na fizičkoj i kemijskoj razini.

Dvije elektrode u CBB60 su kemijski identične — obje su aluminijski metalizirani slojevi na polipropilenskom filmu. Nema oksidnog sloja, nema asimetrije i nema željenog smjera. Ovo je temeljna razlika u odnosu na elektrolitičke kondenzatore i to je razlog zašto nikada nećete pronaći oznaku " " ili "−" na tijelu CBB60 kondenzatora.

Čitanje oznaka na kondenzatoru CBB60

Budući da kondenzator CBB60 nema oznake polariteta, razumijevanje značenja tiskanih naljepnica i dalje je važno za ispravnu primjenu. Ovdje je pregled tipičnih oznaka na koje ćete naići:

Primijetite da nijedna od ovih oznaka ne označava pozitivne ili negativne terminale - jer ih nema. Dvije žice na kondenzatoru potpuno su zamjenjive za sve praktične svrhe. Bez obzira na to hoćete li spojiti lijevi ili desni vod na početni namot motora, nema električne razlike.

Ono što je kritično važno je podudaranje kapacitivnost i nazivni napon originalnim specifikacijama vašeg motora ili uređaja. Korištenje kondenzatora s pogrešnim kapacitetom - čak i za samo 20% - može uzrokovati neučinkovit rad motora, pregrijavanje ili neuspjeh pokretanja. Uvijek zamijenite CBB60 s jednim identičnog ili vrlo bliskog kapaciteta i jednakog ili višeg nazivnog napona.

Kako ispravno spojiti CBB60 kondenzator

Budući da polaritet nije problem, ožičenje kondenzatora CBB60 u potpunosti je usmjereno na njegovo spajanje na prave točke u krugu motora. Evo kako to radi u tipičnoj primjeni jednofaznog indukcijskog motora:

Osnovno spajanje u jednofaznom motoru

Standardni jednofazni indukcijski motor ima dva skupa namota: glavni namot i pomoćni (pokretni) namot. Kondenzator CBB60 spojen je u seriju s pomoćnim namotom. To stvara fazni pomak između struje u dva namota, stvarajući rotirajuće magnetsko polje koje omogućuje pokretanje i rad motora.

Tipični redoslijed ožičenja je:

1. Spojite jedan priključak CBB60 na priključak pomoćnog namota na motoru
2. Spojite drugi terminal CBB60 na priključak pod naponom (linijski) napajanja
3. Glavni namot spaja se izravno preko izvora napajanja (pod naponom i neutralni)
4. Oba namota dijele neutralni spoj

Budući da su dva terminala CBB60 međusobno zamjenjiva, nije važno koji ćete terminal priključiti na namot, a koji na dovodni vod. Ponašanje kruga je identično u svakom slučaju.

Četverovodni CBB60 kondenzatori

Neki CBB60 kondenzatori dolaze s četiri izvoda umjesto dva. To ne znači da su polarizirani — to jednostavno znači da kondenzator ima dvije unutarnje sekcije koje se mogu spojiti paralelno (za puni kapacitet) ili serijski (za smanjeni kapacitet i viši efektivni napon). Ova se konfiguracija ponekad koristi kako bi se omogućila fleksibilnost u usklađivanju motora bez skladištenja višestrukih vrijednosti kondenzatora. U većini scenarija zamjene spojit ćete četiri vodiča kao dva para kako biste postigli paralelni rad i puni nazivni kapacitet.

Uvijek provjerite dijagram ožičenja otisnut na motoru ili u servisnom priručniku kada radite s četverovodnim kondenzatorima. Konfiguracija može značajno utjecati na performanse motora.

Sigurnosne mjere prilikom ožičenja

Iako polaritet nije zabrinjavajući, sigurnost apsolutno jest. Slijedite ove mjere opreza kad god radite s CBB60 kondenzatorima:

• Ispraznite kondenzator prije rukovanja — čak i nakon što je isključeno napajanje, CBB60 može zadržati opasno punjenje tijekom značajnog razdoblja. Kratko spojite priključke s izoliranim otpornikom (oko 10 kΩ, 10 W) prije nego što ih dodirnete
• Prije otvaranja kućišta motora ili razvodne kutije uvijek isključite napajanje na prekidaču
• Koristite izolirani alat i nosite obuću s gumenim potplatom
• Potvrdite da nazivni napon zamjenskog kondenzatora odgovara ili premašuje izvornu specifikaciju — nikada ne instalirajte kondenzator ispod nominalne vrijednosti
• Prije povezivanja provjerite ima li na izolaciji žica na vodovima pukotina ili oštećenja toplinom

Usporedba CBB60 kondenzatora s polariziranim elektrolitskim kondenzatorima

Čest izvor zabune je razlika između filmskih kondenzatora CBB60 i elektrolitskih kondenzatora. Razumijevanje razlike jasno sprječava skupe pogreške prilikom odabira zamjena ili dijagnosticiranja grešaka.

Jedna praktična implikacija ove tablice: nikada ne pokušavajte zamijeniti elektrolitički kondenzator za CBB60 u krugu motora . Čak i ako pronađete elektrolitički kondenzator s istom vrijednošću kapaciteta, njegova nemogućnost rukovanja obrnutim polaritetom na frekvencijama izmjenične struje uzrokovat će kvar unutar nekoliko sekundi nakon rada. Kvar može biti eksplozivan i opasan.

Kako prepoznati je li kondenzator CBB60 pokvaren

Kondenzatori CBB60 degradiraju tijekom vremena, osobito u okruženjima s visokim temperaturama. Kada CBB60 zakaže, motor koji služi obično pokazuje jasne simptome. Poznavanje ovih simptoma omogućuje vam brzo dijagnosticiranje problema umjesto nepotrebne zamjene cijelog motora.

Uobičajeni simptomi neispravnog CBB60 kondenzatora

• Motor bruji, ali ne pali — ovo je najklasičniji znak. Glavni namot pokreće i stvara zujanje, ali bez fazno pomaknute struje iz kondenzatora, nema okretnog polja i motor ostaje nepomičan
• Motor se pokreće ako se ručno okrene, ali se ne može sam pokrenuti — djelomično degradirani kondenzator još uvijek može pružiti dovoljan fazni pomak nakon što se rotor pomakne, ali ne dovoljno da prevlada početnu inerciju
• Motor radi sporije od normalnog ili troši više struje od nazivne
• Motor se pregrijava tijekom normalnih uvjeta opterećenja
• Vidljivo fizičko oštećenje tijela kondenzatora — ispupčenje, pucanje, tragovi opeklina ili curenje ulja iz kućišta
• Iz kućišta motora dolazi miris paljevine

Ispitivanje CBB60 kondenzatora s multimetrom

Osnovnu provjeru možete izvršiti pomoću digitalnog multimetra s funkcijom mjerenja kapaciteta. Nakon sigurnog pražnjenja kondenzatora, spojite sonde na dva terminala — budući da nema polariteta, nije važno koja sonda dodiruje koji terminal. Mjerač bi trebao prikazivati ​​vrijednost kapacitivnosti blizu nazivne vrijednosti otisnute na kućištu.

Zdrav CBB60 obično će mjeriti unutar ±10% njegovog nazivnog kapaciteta . Na primjer, kondenzator od 20 µF trebao bi očitati između 18 µF i 22 µF. Očitavanje znatno ispod nazivne vrijednosti - kao što je 8 µF na kondenzatoru od 20 µF - ukazuje na to da je dielektrik degradiran i da kondenzator treba zamijeniti. Očitavanje nule ili prekinut krug znači da je kondenzator potpuno otkazao.

Neki jednostavniji multimetri imaju samo mjerenje otpora. U tom slučaju, grubi test je postaviti mjerač na visoki raspon otpora (kao što je 2 MΩ) i nakratko dodirnuti sonde na terminale kondenzatora. Radni kondenzator pokazat će trenutno nisko očitanje dok se puni iz unutarnje baterije mjerača, a zatim će se očitanje penjati prema beskonačnosti dok kondenzator zadržava naboj. Ako mjerač očitava nulu (kratki spoj) ili ostane na maksimumu od početka (otvoreni krug), kondenzator je pokvaren.

Kada je vizualni pregled dovoljan

U mnogim slučajevima mjerač vam uopće nije potreban. Ako tijelo kondenzatora CBB60 pokaže nešto od sljedećeg, odmah ga zamijenite bez daljnjeg testiranja:

• Cilindrična ljuska je natečena ili ispupčena na bilo kojem mjestu
• Postoji pukotina ili pukotina u plastičnom kućištu
• Postoje tragovi opekotina, otopljena područja ili potamnjelo kućište
• Vidljivi su masni ostaci na ili oko tijela (što ukazuje da je iscurilo dielektrično ulje)
• Jedan ili više žica se odvojilo od tijela ili pokazuje koroziju na ulaznoj točki

Odabir pravog zamjenskog CBB60 kondenzatora

Kada kupujete zamjenski CBB60 kondenzator, tri su parametra bitnija iznad svega: vrijednost kapaciteta, nazivni napon i konfiguracija terminala. Ako bilo što od toga učinite pogrešno, motor može brzo prestati raditi, pregrijati se ili ponovno pokvariti.

Precizno usklađivanje kapaciteta

Vrijednost kapacitivnosti određuje koliki fazni pomak kondenzator unosi između glavnog i pomoćnog namota. Proizvođač motora izračunao je ovu vrijednost za optimalan startni moment i radnu učinkovitost. Značajno odstupanje od ove vrijednosti - za više od oko 10% - uzrokovat će mjerljive probleme:

• Prenizak kapacitet: smanjen startni moment, motor se možda neće pokrenuti pod opterećenjem, veća radna struja, pregrijavanje
• Preveliki kapacitet: prekomjerna struja kroz pomoćni namot, pregrijavanje namota i kondenzatora, smanjen životni vijek motora

Uvijek nabavite zamjenu s potpuno istom ocjenom kapaciteta kao i original. Ako izvorna vrijednost nije jasna jer je naljepnica oštećena, provjerite navedenu vrijednost kondenzatora na natpisnoj pločici motora ili u tehničkoj dokumentaciji.

Nazivni napon: odgovara ili premašuje

Nazivni napon zamjene mora biti jednak ili viši od izvornog. Ako je original bio ocijenjen na 250VAC, možete koristiti zamjenu od 250VAC ili 450VAC — ali ne kondenzator od 150VAC. Instaliranje kondenzatora premale nazivne vrijednosti predstavlja opasnost od požara i brzo će dovesti do kvara. Korištenje kondenzatora veće nominalne vrijednosti savršeno je sigurno i ponekad korisno u zahtjevnim primjenama gdje su skokovi napona uobičajeni.

Fizička veličina i montaža

CBB60 kondenzatori dolaze u standardnim cilindričnim veličinama, s promjerom i duljinom ovisno o kapacitetu i naponu. Veći kapacitet ili nazivni napon općenito znači veće tijelo. Prilikom zamjene u tijesnom kućištu motora, potvrdite da fizičke dimenzije zamjene odgovaraju raspoloživom prostoru. Duljina i promjer vodiča također bi trebali biti kompatibilni s postojećim spojevima ožičenja.

Pitanja kvalitete i certifikacije

Tržište CBB60 kondenzatora uključuje proizvode vrlo različite kvalitete. Nestandardni kondenzatori mogu imati stvarne vrijednosti kapacitivnosti daleko od navedene nazivne vrijednosti, niže probojne napone od označenih i znatno kraći životni vijek. Kada kupujete zamjenske kondenzatore, potražite kondenzatore koji imaju priznate sigurnosne certifikate kao što su CQC (China Quality Certification), TÜV, VDE ili UL. Ove potvrde pokazuju da je kondenzator neovisno testiran i da zadovoljava utvrđene sigurnosne i radne standarde.

Praktični savjeti za rad s CBB60 kondenzatorima

Osim osnovnih pitanja polariteta i zamjene, postoji nekoliko praktičnih točaka koje vrijedi znati ako redovito radite s motorima, pumpama ili uređajima koji koriste CBB60 kondenzatore.

Imajte pri ruci rezervnu za kritičnu opremu

Za opremu kao što su pumpe za navodnjavanje, pumpe za korito ili klimatizacijske jedinice kod kojih zastoj uzrokuje značajne probleme, držanje rezervnog CBB60 kondenzatora ispravne snage praktično je ulaganje. Ovi kondenzatori su jeftini - obično između 2 i 15 USD, ovisno o kapacitetu i ocjeni - a pokvareni kondenzator jedan je od najčešćih razloga zašto jednofazni motori prestaju raditi. Imati odgovarajući rezervni dio na polici znači 10-minutni popravak umjesto višednevnog čekanja na isporuku dijelova.

Temperatura utječe na vijek trajanja kondenzatora

Toplina je glavni neprijatelj CBB60 kondenzatora. Većina je ocijenjena za rad do 70°C, a neki modeli s visokim specifikacijama ocijenjeni su do 85°C. Kontinuirani rad kondenzatora blizu njegove maksimalne temperature dramatično skraćuje njegov životni vijek. Za motore instalirane u slabo ventiliranim kućištima ili u vrućim klimatskim uvjetima, razmislite o korištenju kondenzatora naznačenog za višu temperaturu od minimalne potrebne. Osiguravanje odgovarajuće ventilacije oko kućišta motora također pomaže značajno produljiti vijek trajanja kondenzatora.

Vlaga i zaštita okoliša

U vanjskim primjenama ili vlažnim okruženjima — uobičajeno za pumpe za navodnjavanje i opremu za bazene — žičani izvodi kondenzatora CBB60 mogu s vremenom korodirati ako su izloženi vlazi. Spojevi između vodova i priključaka motora posebno su ranjivi. Kada mijenjate kondenzator u takvim okruženjima, koristite vodootporne konektore ili omotajte spojeve samospajajućom trakom kako biste spriječili prodor vlage. Pregledajte spojeve barem jednom u sezoni u uvjetima visoke vlažnosti.

Nemojte pokretati motor bez njegovog kondenzatora

Neki tehničari, kada dijagnosticiraju motor koji se neće pokrenuti, privremeno isključuju kondenzator kako bi provjerili jesu li namoti motora funkcionalni. Dok se motor može okretati ako se ručno pokrene, pokretanje na ovaj način - čak i kratko - može oštetiti pomoćne namotaje. Uvijek imajte ispravan kondenzator u strujnom krugu prije primjene trajnog napajanja na motor. Kratki dijagnostički testovi od nekoliko sekundi općenito su podnošljivi, ali nemojte pokretati motor bez opterećenja i bez kondenzatora dulje vrijeme.
