Mogu li zamijeniti CBB60 sa CBB65?

Mogu li zamijeniti CBB60 sa CBB65? Izravan odgovor

Kratak odgovor je: u većini slučajeva ne — ne biste trebali izravno zamijeniti a CBB60 kondenzator s CBB65 bez pažljivog provjeravanja specifikacija vaše aplikacije. Iako su oba kondenzatora za pogon AC motora koji dijele istu osnovnu funkciju poboljšanja učinkovitosti motora i faktora snage, značajno se razlikuju u fizičkoj konstrukciji, dizajnu kućišta, nazivnom naponu i predviđenom okruženju za ugradnju. Zamjena jednog za drugi bez razumijevanja ovih razlika može dovesti do kvara opreme, preranog kvara kondenzatora ili čak sigurnosne opasnosti.

Ipak, postoje specifični scenariji u kojima se CBB65 može koristiti kao funkcionalna zamjena za CBB60, pod uvjetom da su vrijednost kapaciteta, nazivni napon i konfiguracija terminala kompatibilni. Ovaj članak prolazi kroz sve što trebate znati prije nego što izvršite tu zamjenu.

Što je CBB60 kondenzator?

A CBB60 kondenzator je cilindrični, filmski kondenzator za pogon AC motora smješten u plastično kućište. Proizveden je u skladu s kineskim nacionalnim standardom GB/T 3667 i široko se koristi u jednofaznim indukcijskim motorima za primjene kao što su pumpe za vodu, perilice rublja, električni alati i mali kompresori. Prefiks "CBB" označava da se radi o kondenzatoru s metaliziranim polipropilenskim filmom, dok se "60" odnosi na specifičnu seriju proizvoda dizajniranu za rad motora.

Ključne karakteristike CBB60 uključuju:

• Cilindrični oblik s plastičnim (obično polipropilenskim) vanjskim omotačem
• Uobičajeni raspon kapaciteta: 1 µF do 100 µF
• Nazivni napon: tipično 250VAC ili 450VAC
• Raspon radne temperature: -40°C do 70°C (standardno)
• Priključci žičanih ili lopatastih terminala
• Nije posebno dizajnirano za vanjsku okolinu ili okolinu uronjenu u ulje

CBB60 je jedan od najčešće korištenih motornih kondenzatora na globalnoj razini, posebno u motorima pumpi i malim kućanskim aparatima. Njegovo plastično kućište čini ga laganim i isplativim, ali također ograničava njegovu otpornost na vlagu, ulje i visoke temperature okoline u usporedbi s analognim uređajima s metalnim kućištem.

Što je a Kondenzator CBB65 ?

A CBB65 kondenzator je također kondenzator za pogon AC motora od metalizirane polipropilenske folije, ali ima okruglo aluminijsko (metalno) kućište spremnika umjesto plastičnog omotača. Ovaj dizajn ga čini znatno robusnijim i prikladnijim za teške uvjete rada. CBB65 je standardni tip kondenzatora koji se koristi u kompresori klima uređaja, HVAC sustavi i rashladna oprema — primjene u kojima su temperatura okoline, vlažnost i razina vibracija puno viši nego u tipičnim kućanskim motornim aplikacijama.

Ključne karakteristike CBB65 uključuju:

• Okruglo aluminijsko metalno kućište kanistera (punjeno uljem ili suhi film)
• Uobičajeni raspon kapaciteta: 5 µF do 60 µF (jednostruke) ili konfiguracije s dva dijela
• Nazivni napon: tipično 370VAC ili 440VAC
• Radna temperatura: do 85°C ili 105°C u visokotemperaturnim verzijama
• Spajasti (brzo spojni) terminali na vrhu
• Dizajniran za kontinuirani rad u zatvorenim ili visoko toplinskim okruženjima

Aluminijsko kućište CBB65 također omogućuje bolje samoozdravljenje i raspršivanje topline u usporedbi s plastičnim kućištem CBB60. To ga čini preferiranim izborom gdje god je kondenzator montiran unutar zatvorene jedinice — poput kućišta kompresora — gdje radne temperature rutinski premašuju one koje CBB60 plastično tijelo može sigurno tolerirati.

CBB60 vs CBB65: usporedba specifikacija

Razumijevanje tehničkih razlika između ove dvije vrste kondenzatora bitno je prije pokušaja bilo kakve zamjene. U tablici u nastavku navedene su ključne razlike u specifikacijama:

Ključni razlozi zašto CBB60 i CBB65 nisu slobodno zamjenjivi

Različito kućište i fizičke dimenzije

Najočitija razlika je fizički oblik. CBB60 ima visoko, vitko cilindrično tijelo izrađeno od plastike, dok CBB65 ima zdepast, širok oblik aluminijskog spremnika. Ova dva oblika nemaju iste montažne nosače ili otiske kućišta. Ako zamjenjujete komponentu u kućištu motora pumpe dizajniranu oko profila CBB60, kanister CBB65 fizički neće stati u isti prostor bez modifikacije. Forsiranje nekompatibilnog oblika u tijesan odjeljak motora stvara mehanički stres i potencijalno oštećenje okolnih komponenti.

Razlike u nazivnom naponu mogu uzrokovati kvar

CBB60 kondenzatori obično dolaze 250VAC i 450VAC verzije, dok su jedinice CBB65 obično ocijenjene na 370VAC ili 440VAC . Ako koristite 250VAC CBB60 u strujnom krugu motora od 220V i pokušate zamijeniti 370VAC CBB65, neusklađenost nazivnog napona ide u drugom smjeru - korištenje CBB60 niže nominalne vrijednosti u krugu koji treba dio s nazivnim naponom od 370VAC - rezultirat će preranim kvarom dielektrika, ispupčenjem i mogućim kvarom kondenzatora, ponekad s nasilnim posljedicama. Prilikom zamjene kondenzatora uvijek uskladite ili premašite izvorni nazivni napon.

Tolerancija na temperaturu stvarna je briga

Standardni CBB60 kondenzator je ocijenjen za rad na maksimalnom 70°C . Ovo je sasvim u redu za motor pumpe u dobro prozračenom okruženju. Međutim, ako pokušate koristiti CBB60 unutar kompresora klima uređaja — što je prirodno okruženje CBB65 — temperature okoline u blizini kompresora mogu rutinski doseći ili premašiti 80–90°C. Pod tim uvjetima, plastično kućište CBB60 će omekšati, unutarnji film može se brže razgraditi, a životni vijek komponente dramatično će se smanjiti. Aluminijsko kućište CBB65 i visokokvalitetni dielektrični materijal posebno su projektirani za podnošenje ove kontinuirane izloženosti toplini.

Kompatibilnost terminala i ožičenja

CBB60 kondenzatori često koriste žičane vodove - gole ili izolirane žice koje izlaze iz baze ili vrha - dok CBB65 kondenzatori univerzalno koriste lopate (zastavice) terminale na vrhu spremnika. Ako postojeći kabelski svežanj u vašem motoru ima konektore sa žičanim vodovima dizajnirane za CBB60, spajanje na lopate terminale CBB65 zahtijeva dodatne konektore ili ponovno ožičenje. U kontekstu profesionalnog popravka, to je moguće kontrolirati, ali u scenariju brze zamjene na terenu, neusklađeni terminali stvaraju labave spojeve koji mogu zalučiti, pregrijati se ili uzrokovati povremene kvarove.

Kada CBB65 može zamijeniti CBB60?

Unatoč gore navedenim razlikama, postoje opravdane okolnosti u kojima CBB65 može sigurno poslužiti kao zamjena za CBB60. Ovi uvjeti moraju biti ispunjeni istovremeno:

• Odgovarajuća vrijednost kapacitivnosti: Oznaka µF CBB65 mora biti ista kao kod CBB60 koji se mijenja. Motor određen za radni kondenzator od 20 µF ne može sigurno raditi na jedinici od 25 µF ili 15 µF bez ponovnog projektiranja kruga motora.
• Jednaka ili viša ocjena napona: Ako je izvorni CBB60 bio ocijenjen na 450VAC, morate koristiti CBB65 koji je također ocijenjen na 450VAC ili više. Ne možete koristiti 370VAC CBB65 za zamjenu 450VAC CBB60.
• Fizički prostor i smještaj za montažu: U kućištu motora mora biti dovoljno mjesta za širi i kraći profil kanistera CBB65, a odgovarajući nosači ili hardver moraju biti dostupni da bi se pravilno učvrstio.
• Kompatibilnost terminala ili prilagodljivo ožičenje: Spajasti konektori ili adapteri moraju biti dostupni za spajanje CBB65 na postojeće žičane vodove kruga motora.
• Prihvatljiva ocjena učestalosti: Oba su tipa dizajnirana za sustave 50/60 Hz. Potvrdite da frekvencija motora odgovara specifikaciji kondenzatora.

Ako je svih pet gornjih uvjeta zadovoljeno, CBB65 je električno kompatibilan s aplikacijom CBB60. Zapravo, budući da CBB65 ima robusnije kućište i veću toplinsku toleranciju, može se smatrati nadogradnju u smislu trajnosti — osobito ako motor radi u toplom ili vlažnom okruženju. Neki tehničari za popravke rutinski koriste CBB65 jedinice za zamjenu CBB60 kondenzatora u vanjskim instalacijama pumpi upravo zbog boljeg brtvljenja aluminijskog tijela za okoliš.

Kada ne smijete koristiti CBB65 za zamjenu CBB60

Postoje jednako jasne situacije u kojima se zamjena nikada ne smije pokušati, bez obzira na dostupna rješenja:

• Potrebna vrijednost kapacitivnosti nije dostupna u CBB65: Jedinice CBB65 obično se kreću od 5 µF do 60 µF. Ako vaša aplikacija CBB60 zahtijeva kondenzator od 1 µF, 2 µF ili 80 µF, na tržištu ne postoji odgovarajući CBB65 za te vrijednosti.
• Prostorna ograničenja onemogućuju fizičku kondiciju: U kompaktnim kućištima motora — kao što su ona unutar bubnja perilice rublja ili tijela potopne pumpe — nema mjesta za CBB65 širi promjer.
• Proizvođač originalne opreme navodi CBB60 u svrhu jamstva ili certifikacije: Zamjena certificirane komponente neodređenom vrstom može poništiti jamstvo, propasti sigurnosne inspekcije ili prekršiti zahtjeve sukladnosti proizvoda u reguliranim industrijama.
• Nazivni napon dostupnih CBB65 jedinica niži je od potrebnog: Nikada ne smanjite nazivni napon radnog kondenzatora. To jamči prijevremeni kvar i moguću opasnost.

Praktični vodič: Kako provjeriti kompatibilnost prije zamjene

Prije zamjene bilo kojeg CBB60 kondenzatora s CBB65, izvršite sljedeće korake provjere:

1. Pročitajte naljepnicu na originalnom CBB60 kondenzatoru. Zabilježite kapacitet (u µF), nazivni napon (VAC), frekvenciju (Hz) i sve oznake temperaturne klase.
2. Identificirajte jedinicu CBB65 koju namjeravate koristiti. Potvrdite da točno odgovara kapacitetu i da zadovoljava ili premašuje nazivni napon.
3. Izmjerite raspoloživi fizički prostor u kućište motora pomoću čeljusti. Usporedite promjer i visinu CBB65 s raspoloživom šupljinom.
4. Provjerite vrstu terminala i ožičenje. Odredite trebaju li vam adapteri lopata-žica i jesu li ti adapteri ocijenjeni za struju i napon kruga.
5. Provjerite radno okruženje motora. Ako motor radi na temperaturi iznad 70°C, viša toplinska ocjena CBB65 zapravo je prednost. Ako radi ispod 70°C u čistom, suhom zatvorenom prostoru, poželjna je zamjena CBB60 isti za isti.
6. Ispitajte krug nakon zamjene. Nakon instalacije, upotrijebite kliješta kako biste provjerili da motor troši očekivanu radnu struju. Neuobičajeno izvlačenje moglo bi ukazivati ​​na neusklađenost kapaciteta koja utječe na rad motora.

Razumijevanje kvara kondenzatora CBB60 i zašto je bitna prava zamjena

Kondenzatori CBB60 kvare zbog nekoliko dobro dokumentiranih razloga, a razumijevanje ovih načina kvarova pomaže razjasniti zašto je odabir prave zamjene tako važan:

Toplinsko starenje

Svakih 10°C povećanja radne temperature otprilike prepolovljuje životni vijek filmskog kondenzatora — dobro uspostavljen odnos poznat kao Arrheniusova jednadžba primijenjena na starenje kondenzatora. CBB60 ocijenjen za 70°C koji kontinuirano radi na 80°C zbog postavljanja u topli odjeljak motora ostarit će otprilike dvostruko više od očekivane stope . To je razlog zašto korištenje CBB65 (ocijenjenog na 85°C ili 105°C) u visokotemperaturnom okruženju pruža značajno duži životni vijek, čak i ako dvije jedinice imaju identične nazivne kapacitete i napone.

Prenaponski stres

Skokovi napona - od prijelaza sklopki, fluktuacija napona ili povratnog EMF-a motora - opterećuju dielektrični film unutar CBB60 i CBB65 kondenzatora. Kondenzator koji radi na 90-95% nazivnog napona ima bitno kraći životni vijek od onog koji radi na 70-80% nazivnog napona. Prilikom odabira zamjene, odabir jedinice s a nazivni napon 20–30% iznad stvarnog napona kruga je dobra inženjerska praksa. Na primjer, u krugu od 220 V, 450VAC CBB60 ili 440VAC CBB65 oba pružaju zdravu sigurnosnu marginu.

Ulaz vlage

Plastično kućište CBB60 s vremenom je propusnije za vlagu od zatvorenog aluminijskog spremnika CBB65. U vanjskim instalacijama pumpi, bazenskoj opremi ili bilo kojoj primjeni gdje je motor izložen vlazi ili prskanju vode, metalno kućište CBB65 pruža značajno bolju zaštitu od kvara izazvanog vlagom. Ovo je jedan opravdan razlog zašto neki stručnjaci za popravak crpki odlučuju nadograditi s CBB60 na CBB65 prilikom ponovne izrade motora za vanjsku upotrebu, čak i ako je izvorna specifikacija zahtijevala CBB60.

Uobičajene aplikacije u kojima se pojavljuje ovo pitanje

Pitanje zamjene CBB60 u CBB65 najčešće se pojavljuje u sljedećim scenarijima popravka i održavanja:

Popravak vodene pumpe

CBB60 kondenzatori su standard u jednofaznim motorima vodenih pumpi. Kondenzatori pumpe obično se kreću od 8 µF do 30 µF pri 450VAC . Kada originalni CBB60 zakaže, tehničari ponekad imaju jedinice CBB65 na zalihi i pitaju se mogu li ih koristiti. Za vanjske pumpe, CBB65 s odgovarajućim specifikacijama je prihvatljiva i često poželjna zamjena zbog boljeg brtvljenja za okoliš. Za potopne pumpe s vrlo tijesnim kućištima, fizičko pristajanje može spriječiti zamjenu.

Kondenzatori motora perilice rublja

Perilice obično koriste CBB60 kondenzatore u svojim pogonskim motorima bubnja, često u Raspon od 6 µF do 12 µF pri 450VAC . Kućište motora u perilici rublja je kompaktno i nije dizajnirano za faktor oblika CBB65. Fizička kondicija obično je ovdje glavna prepreka, što zamjenu za CBB60 čini praktičnijim izborom.

Klima uređaji i HVAC sustavi

Ovo je doista matično područje CBB65. Kompresori klima uređaja i motori ventilatora gotovo isključivo koriste CBB65 kondenzatore. Ako netko pita može li koristiti CBB60 za zamjenu pokvarenog CBB65 u AC jedinici — obrnuto od glavnog pitanja — odgovor je čvrst ne u većini uvjeta, jer CBB60 neće preživjeti toplinske i okolišne uvjete unutar kompresorske jedinice tijekom bilo kakvog smislenog radnog vijeka.

Električni alati i mali strojevi

Neki veći električni alati s jednofaznim indukcijskim motorima — poput stolnih pila, stolnih brusilica i sakupljača prašine — koriste CBB60 kondenzatore. Ovi motori obično rade u radionicama na umjerenim temperaturama. Izvorna specifikacija CBB60 ovdje je općenito prikladna, a zamjena s CBB65 moguća je ako to dimenzije dopuštaju, ali ne nudi značajnu prednost u odnosu na ispravno ocijenjenu zamjenu CBB60.

Što se događa ako koristite pogrešan kondenzator?

Korištenje nekompatibilnog kondenzatora - krivog kapaciteta, pogrešnog napona ili krivog tipa - u strujnom krugu motora ne dovodi uvijek do trenutnog kvara. Ponekad se motor pokrene i čini se da radi normalno, samo da bi se problemi pojavili tjednima ili mjesecima kasnije. Razumijevanje onoga što pođe po zlu pomaže naglasiti zašto je ispravna specifikacija važna:

• Pogrešan kapacitet (previsok): Motor se može pregrijati zbog prevelike struje pokretanja ili rada. Izolacija namota se brže razgrađuje, skraćujući životni vijek motora. Izmjerena radna struja obično će biti veća od specifikacije na natpisnoj pločici.
• Pogrešan kapacitet (prenizak): Motor možda neće uspjeti razviti puni okretni moment, raditi smanjenom učinkovitošću, teško se pokretati pod opterećenjem ili proizvoditi pretjerane vibracije i buku.
• Podnaponski nazivni kondenzator: Dielektrični film postupno se raspada pod dugotrajnim prenaprezanjem. Kondenzator se može izbočiti, curiti ili puknuti — u nekim slučajevima uzrokujući mali požar ili oslobađajući oštar dim iz plastičnog kućišta.
• Pogrešna ocjena temperature: Kondenzator brže stari i s vremenom gubi kapacitet. Kako njegov efektivni kapacitet pada prema dolje od svoje nazivne vrijednosti, rad motora postupno opada sve dok kondenzator potpuno ne otkaže.

Neispravan kondenzator ili kondenzator pogrešnih specifikacija također može oštetiti same namotaje motora , pretvarajući ono što bi bila jednostavna zamjena kondenzatora od 5 do 20 USD u premotavanje motora unatrag ili potpunu zamjenu motora od 100 do 500 USD. Zbog toga je uvijek vrijedno potrošiti dodatnih nekoliko minuta na provjeru kompatibilnosti specifikacija prije instalacije.

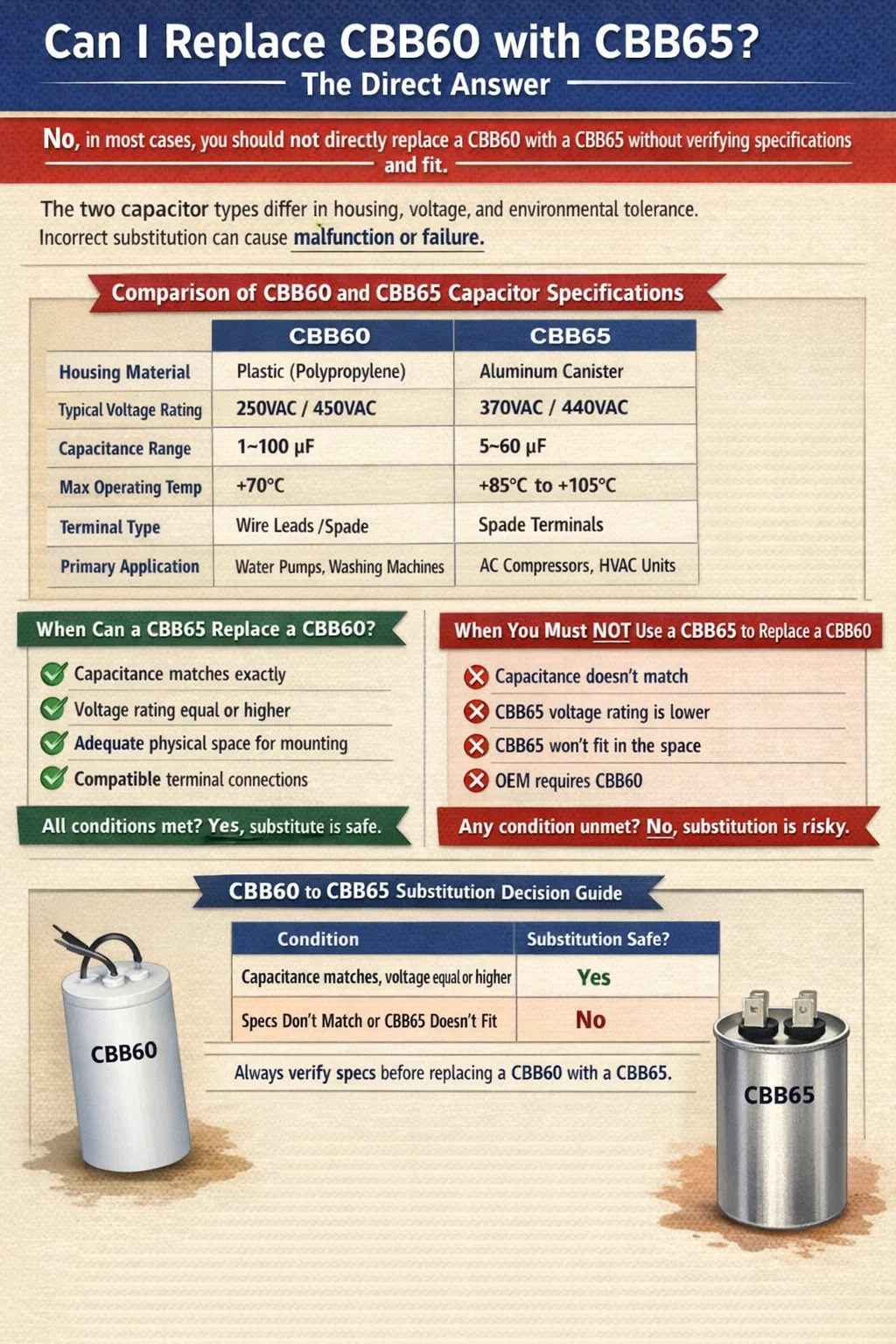

Sažetak: Vodič za odlučivanje o zamjeni CBB60 nasuprot CBB65

Upotrijebite sljedeći vodič za odlučivanje kako biste utvrdili je li zamjena CBB60 s CBB65 prikladna u vašoj situaciji:

Zaključak: svaku zamjenu kondenzatora tretirajte kao vježbu usklađivanja specifikacija, a ne kao prečac. CBB60 i CBB65 različiti su alati napravljeni za preklapajuće, ali različite svrhe. Kada su njihove specifikacije usklađene i fizička instalacija je kompatibilna, CBB65 može biti savršeno valjana — a ponekad i superiorna — zamjena za CBB60. Kada se specifikacije razlikuju ili fizička ograničenja učine zamjenu nepraktičnom, prisilna zamjena stvorit će probleme čije je rješavanje mnogo skuplje nego nabava ispravnog originalnog dijela.
