Kako spojiti CBB60 kondenzator?

Izravan odgovor: Kako a Kondenzator CBB60 Povezuje

Kondenzator CBB60 povezuje se paralelno preko pomoćnog (radnog) namota motora — ne u seriji s glavnim električnim vodom. Njegova dva terminala su nepolarizirana, tako da nema pozitivne ili negativne strane oko koje bi trebalo brinuti. Jedan terminal ide na vodič pomoćnog namota motora, a drugi se spaja na priključak mrežnog napona (ista točka koja napaja glavni namot). Ovo stvara fazni pomak koji je motoru potreban za stvaranje momenta i učinkovit rad.

Za najčešći scenarij — jednofazni motor pumpe s vanjskom kondenzatorskom kutijom — dolazna žica pod naponom i pomoćni vod motora slijeću na CBB60, dok se nulti spoj spaja izravno na zajednički terminal motora. Motor radi jer struja kroz kondenzator vodi napon napajanja za otprilike 90 stupnjeva, proizvodeći rotirajuće magnetsko polje koje samo jednofazno napajanje ne može stvoriti.

Prije dodirivanja bilo kakvog ožičenja, isključite prekidač strujnog kruga, multimetrom potvrdite nulti napon na stezaljkama motora i ispraznite kondenzator kroz otpornik od 20 000 ohma. Napunjen CBB60 nazivnog napona od 450 VAC može držati smrtonosni napon satima nakon prekida napajanja.

Zašto CBB60 kondenzator postoji u strujnom krugu

Jednofazni AC motori se ne mogu sami pokrenuti. Jednofazno napajanje proizvodi pulsirajuće magnetsko polje koje mijenja smjer 100 ili 120 puta u sekundi (ovisno o frekvenciji mreže od 50 Hz ili 60 Hz), ali nema svojstvenu rotaciju. Kako bi se rotor vrtio, motoru su potrebna dva magnetska polja pomaknuta u prostoru i vremenu — učinkovito simulirajući dvofazno napajanje.

Radni kondenzator CBB60 osigurava vremenski pomak. Budući da struja kroz kondenzator vodi napon preko kondenzatora za približno 90 stupnjeva, struja u pomoćnom namotu nije u fazi sa strujom u glavnom namotu. Ove dvije offset struje stvaraju dva prostorno odvojena magnetska polja koja zajedno proizvode rotirajući učinak, povlačeći rotor u pokret i održavajući ga tijekom cijelog rada.

Za razliku od startnog kondenzatora — koji se centrifugalnim prekidačem isključuje iz strujnog kruga nakon što motor dosegne otprilike 75% nazivne brzine — CBB60 ostaje stalno priključen tijekom rada. To je razlog zašto koristi konstrukciju metaliziranog polipropilenskog filma umjesto elektrolitičke kemije: mora tolerirati kontinuirani izmjenični napon bez degradacije. Uobičajene ocjene CBB60 za raspon motora pumpe 6 µF do 100 µF , s nazivnim naponom od 250 VAC ili 450 VAC.

Alati i materijali koje treba prikupiti prije početka

Imati pravu opremu pri ruci prije početka sprječava improvizaciju usred posla koja dovodi do nesigurnih prečaca.

• Digitalni multimetar s funkcijama mjerenja izmjeničnog napona i kapaciteta (µF).
• Otpornik za pražnjenje: 20 000 ohma (20 kΩ) nominalno na 5 W ili više , s izoliranim vodovima
• Izolirani odvijači (plosnati i križni)
• Alat za skidanje žice i čegrtaljku
• Lopatičasti konektori veličine da odgovaraju CBB60 terminalima (obično 6,3 mm ženski špag)
• Električna traka ili ljepljiva termoskupljajuća cijev
• Ampermetar sa kliještama (za provjeru struje nakon instalacije)
• Dijagram ožičenja motora — otisnut na natpisnoj pločici, unutar poklopca terminala ili u dokumentaciji motora
• Obuća s gumenim potplatom i naponski izolirane rukavice
• Uređaj za zaključavanje/oznaku za prekidač ako radite u zajedničkom ili komercijalnom okruženju

Fotografirajte postojeće ožičenje iz najmanje dva kuta prije nego bilo što uklonite. U pretrpanim razvodnim kutijama ili vanjskim kućištima kondenzatora, ova fotografija vrijedi mnogo više od pokušaja rekonstruiranja ožičenja iz sjećanja.

Korak po korak postupak spajanja motora pumpe

Ovaj postupak pokriva najčešću instalaciju CBB60: jednofaznu pumpu za vodu ili motor pumpe za bazen, bilo s vanjskim kućištem kondenzatora ili s kondenzatorom izravno unutar priključne kutije motora. Ista logika vrijedi za zračne kompresore, perilice rublja i motore ventilatora HVAC.

Korak 1 — Isključite napajanje i potvrdite nulti napon

Isključite strujni prekidač koji napaja motor. Primijenite uređaj za zaključavanje ako je dostupan. Postavite multimetar na izmjenični napon i ispitajte ulazne priključke motora. Čitanje mora biti 0 V prije nastavka. Nemojte se oslanjati na prekidač ili mjerač vremena u isključenom položaju — provjerite izravno s mjeračem.

Korak 2 — Ispraznite postojeći kondenzator

Držite otpornik za pražnjenje za njegovo izolirano tijelo. Dodirnite po jedan vod na svakom od priključaka kondenzatora istovremeno i držite najmanje 5 sekundi. Zatim sondirajte preko priključaka s multimetrom postavljenim na istosmjerni napon — potvrdite da je očitanje na ili blizu 0 V prije nego što uklonite bilo kakve žice ili izravno dodirnete priključke.

Korak 3 — Dokumentirajte postojeće ožičenje

Snimite jasne fotografije. Ako su boje žica dvosmislene ili više žica dijeli terminal, zalijepite male naljepnice maskirne trake na svaku žicu prije nego što bilo što uklonite. Zabilježite koje su žice bile spojene na svaki terminal kondenzatora i gdje idu drugi krajevi tih žica u strujnom krugu.

Korak 4 — Uklonite stari kondenzator

Izvucite lopate konektore sa stezaljki kondenzatora. Ako su korodirali i teško se uklanjaju, upotrijebite izolirana kliješta da uhvatite tijelo konektora — nikada ne povlačite za samu žicu, jer to može slomiti savijanje. Odvijte ili otkopčajte montažni nosač i uklonite stari kondenzator. Ostavite ga sa strane; nemojte kratko spajati njegove terminale niti ga stavljati slobodno u metalnu kutiju s alatom.

Korak 5 — Identificirajte priključke motora

Pronađite terminalni blok motora i spojite oznake s dijagramom ožičenja. Za motor s tri žice (najčešća konfiguracija), terminali su:

• Uobičajeno (C): Zajednička veza između glavnog i pomoćnog namota; spaja na neutralni
• Glavni (M ili R): Slobodni kraj glavnog namota; spaja na linijski napon
• Start/Run (S): Slobodni kraj pomoćnog namota; spaja se na jedan terminal CBB60

Ako oznake terminala nedostaju ili su nečitke, identificirajte ih mjerenjem otpora. Izmjerite otpor između sva tri para žica. Par s najveći otpor je M–S (oba namota u seriji). Par s najmanjim otporom je C–M ​​(samo glavni namot, teža žica). Međuotpor je C–S (samo pomoćni namot). Žica zajednička za dva najniža očitanja je C.

Korak 6 — Napravite veze CBB60

Standardni priključak za kondenzatorski jednofazni motor:

• CBB60 terminal 1 → Terminal pomoćnog namota motora (S ili Z1)
• CBB60 terminal 2 → Priključak mrežnog napona (L1, isti priključak koji napaja glavni namot)
• Neutralno (N) → Zajednički (C) terminal motora izravno, ne preko kondenzatora

Stisnite nove lopate konektore na krajeve žice ako su stari korodirali ili deformirani. Gurnite svaki lopatičasti konektor do kraja na njegov priključak kondenzatora dok ne sjedne uz klik ili jak otpor. Konektor koji se može ukloniti laganim pritiskom prsta nije pravilno postavljen.

Korak 7 — Sigurno montirajte kondenzator

Pričvrstite CBB60 u držač ili remen tako da ne može slobodno vibrirati. Vibracije motora koje se prenose na nepodržani kondenzator s vremenom zamaraju unutarnje vodove, što na kraju dovodi do kvara u otvorenom krugu. Uvjerite se da tijelo kondenzatora ne dolazi u dodir s vrućim površinama motora, oštrim metalnim rubovima ili pokretnim dijelovima poput lopatica ventilatora ili remenskih pogona.

Korak 8 — Vratite napajanje i testirajte rad

Vratite poklopac priključka ili zatvorite kućište kondenzatora. Ponovno uključite napajanje na prekidaču i promatrajte pokretanje motora. Trebao bi postići punu brzinu unutar 1 do 3 sekunde bez oklijevanja, pjevušenja ili opetovanih pokušaja. Za pumpu, protok vode trebao bi početi odmah. Ako motor zuji bez okretanja, odmah prekinite struju - on troši struju blokiranog rotora (obično 5 do 7 puta veću od normalne radne struje) te će se pregrijati i oštetiti namote unutar 20 do 30 sekundi.

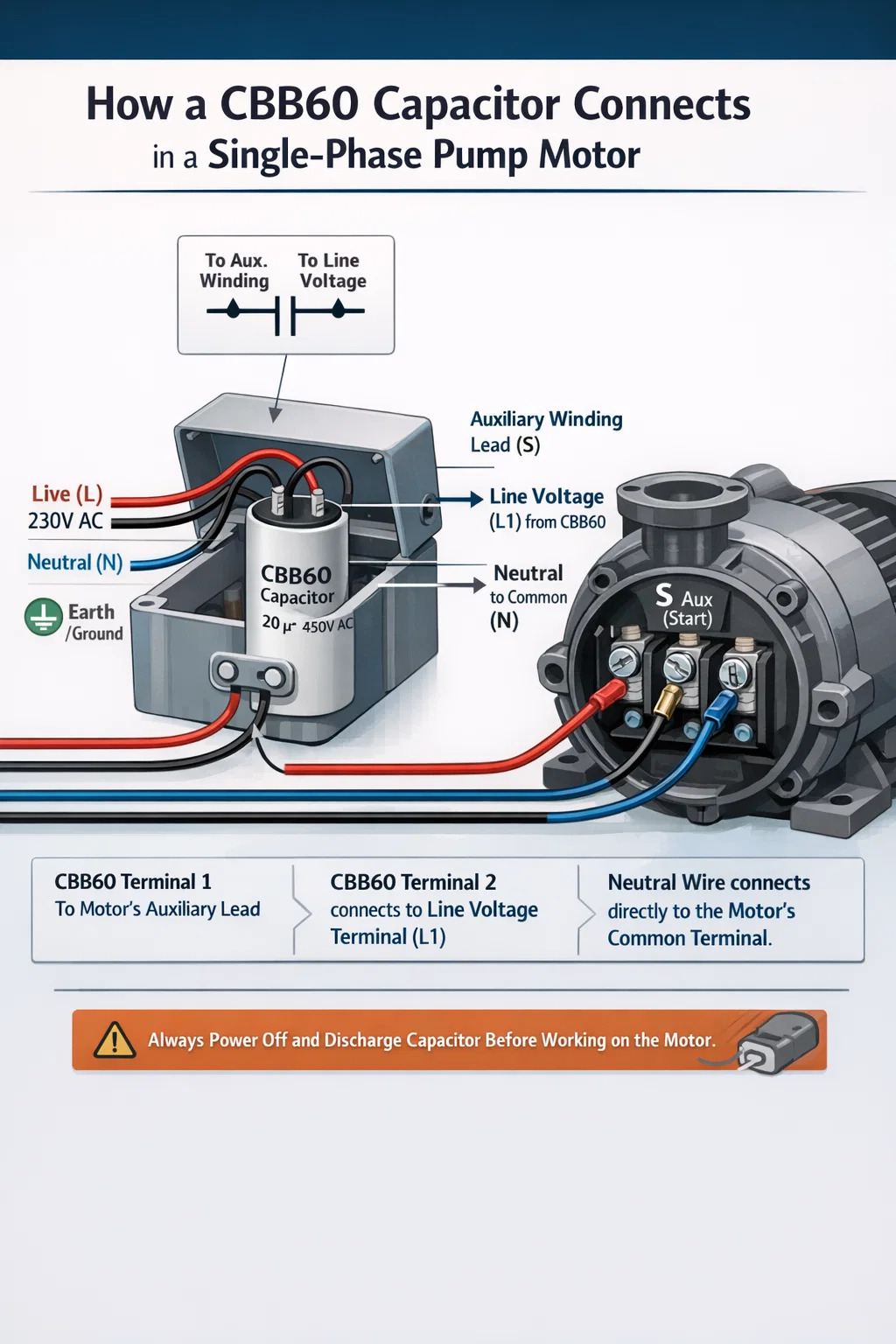

Ožičenje CBB60 u kućištu vanjskog kondenzatora

Mnogi jednofazni motori crpki — posebice površinske crpke, periferne crpke i upravljačke kutije potopnih crpki — postavljaju CBB60 u zasebno plastično ili metalno kućište umjesto unutar priključne kutije motora. Ovaj raspored pojednostavljuje zamjenu kondenzatora i štiti komponentu od topline motora.

Vanjsko kućište obično ima četiri terminala ili dva para ulaznih točaka za žice. Unutrašnje ožičenje slijedi ovaj raspored:

• Mrežni napon (L) ulazi u kućište i spaja se na jedan CBB60 terminal te također prolazi kroz glavni vod namota motora
• Vod pomoćnog namota motora spaja se na drugi terminal CBB60 unutar kućišta
• Mrežni neutral (N) prolazi izravno kroz zajednički terminal motora bez dodirivanja kondenzatora
• Uzemljenje/uzemljenje povezuje se s okvirom motora i ne stupa u interakciju s krugom kondenzatora

Kada je kućište zatvorena ili polu-zatvorena jedinica koja se prodaje kao kompletan sklop, CBB60 unutar njega je unaprijed ožičen, a instalater samo povezuje kabele glavnog napajanja i leteće vodove motora na vanjske priključke kutije. U ovom slučaju, jedina odluka je osigurati da zamjenski CBB60 instaliran unutar kutije točno odgovara izvornoj specifikaciji.

Neke vanjske kutije prihvaćaju određenu veličinu fizičkog kondenzatora i razmak između priključaka. Izmjerite dimenzije izvorne jedinice — visinu, promjer (za okrugla kućišta) i razmak između priključaka — prije naručivanja zamjene. CBB60 s ispravnim električnim ocjenama, ali pogrešnim fizičkim dimenzijama možda neće odgovarati montažnom nosaču čak i ako bi ožičenje bilo identično.

Konfiguracije povezivanja CBB60 za različite tipove motora

Oznake terminala i fizički raspored razlikuju se ovisno o proizvođaču motora i aplikacijama, ali temeljni odnos strujnog kruga uvijek je isti: CBB60 paralelno premošćuje pomoćni put namota. Donja tablica prikazuje najčešće konfiguracije.

Čitanje dijagrama ožičenja motora kako biste pronašli prave priključke

Dijagram ožičenja motora u potpunosti uklanja nagađanja. Ispisuje se na naljepnici zalijepljenoj na kućište motora, unutar poklopca priključne kutije ili na zasebnoj podatkovnoj tablici. Učenje izdvajanja dviju informacija koje su vam potrebne — gdje su krajevi pomoćnog namota i koji terminal nosi mrežni napon — traje manje od minute nakon što znate simbole.

Simbol kondenzatora na dijagramima motora

CBB60 prikazan je kao dvije paralelne okomite crte jednake veličine (nepolarizirani AC tip). Jedna linija simbola povezuje se sa simbolom zavojnice pomoćnog namota; drugi vod se spaja na put napona linije. Slijedite ove dvije spojne točke na dijagramu do fizičkih oznaka terminala na motoru, a to su vaše dvije spojne točke CBB60.

Sustavi oznaka terminala po regijama

• IEC / Europski: Stezaljke glavnog namota U1, U2; stezaljke pomoćnog namota Z1, Z2. CBB60 povezuje se preko Z1 i Z2 (ili Z1 na U1 u nekim konfiguracijama)
• Sjeverna Amerika: Terminali s oznakom T1, T2, T3 ili s nazivom Common, Run, Start. CBB60 povezuje Run i Start (ili Start i linijski napon)
• Kineski motori za pumpe (većina CBB60 aplikacija): Žice označene bojama umjesto označenih terminala. Crno = glavni namot, crveno = pomoćni namot, žuto-zeleno = uzemljenje. CBB60 povezuje crvenu i crnu žicu (strana linije)

Pronalaženje priključaka bez dijagrama pomoću mjerenja otpora

Na trožilnom motoru bez dostupnog dijagrama, koristite multimetar u ohmskom načinu rada za mjerenje otpora između sve tri kombinacije žica:

• Zabilježite sva tri očitanja: A–B, A–C, B–C
• Par s najvećim otporom je glavni – start (oba namota u seriji). Primjer: 23 Ω
• Par s najmanjim otporom je Common-Main (samo glavni namot, deblja žica). Primjer: 8 Ω
• Srednji otporni par je Common-Start (samo pomoćni namot, tanja žica). Primjer: 15 Ω
• Žica koja se pojavljuje i na najnižem i na srednjem očitanju je uobičajena (C)
• CBB60 spaja između Starta (S) i linijskog terminala (ista žica kao glavna točka napajanja)

Ova metoda pouzdano radi na bilo kojem standardnom jednofaznom motoru s kondenzatorskim pogonom bez obzira na oznaku, starost ili zemlju proizvodnje.

Kritične pogreške u ožičenju i njihove posljedice

Svaka od sljedećih pogrešaka daje predvidljiv ishod koji se može dijagnosticirati. Njihovo poznavanje unaprijed sprječava preradu, štiti motor i izbjegava sigurnosne opasnosti.

Spajanje CBB60 u seriju s linijom napajanja

Postavljanjem kondenzatora između glavnog napajanja i ulaza motora - umjesto preko pomoćnog namota - ograničava se struja koju motor može povući kroz impedanciju kondenzatora. Na 50 Hz, kondenzator od 25 µF ima impedanciju od otprilike 127 ohma, što na 230 V ograničava struju ispod 1,8 A. Tipičan motor pumpe od 750 W zahtijeva 3 do 4 A za rad. Motor se neće pokrenuti ili će stati pod bilo kakvim značajnim opterećenjem, a kondenzator će doživjeti strujni stres izvan svojih projektiranih parametara.

Upotreba pogrešne vrijednosti kapacitivnosti

Dizajneri motora precizno izračunavaju potrebni kapacitet za svaku konfiguraciju namota. CBB60 20% ispod nazivnog kapaciteta osjetno smanjuje početni moment i uzrokuje da motor radi više nego što je navedeno. Kondenzator 20% iznad nazivne vrijednosti uzrokuje prekomjernu struju kroz pomoćni namot, pregrijavajući ga i degradirajući izolaciju namota brže nego normalno. Uvijek točno uskladite vrijednost µF ili ostanite unutar ±5% od specifikacije na natpisnoj pločici motora.

Podnazivni napon

CBB60 s oznakom 250 VAC u sustavu od 230 V ima samo 9% margine napona iznad nominalnog napajanja. Fluktuacije mrežnog napona od ±10% su standardne u većini zemalja. Tijekom događaja visokog napona, kondenzator može vidjeti 253 V — već iznad svoje nominalne vrijednosti. Instalirajte a 450 VAC ocijenjeno CBB60 u bilo kojoj primjeni od 230 V kako bi se osigurala odgovarajuća rezerva protiv normalnih varijacija napona i prolaznih skokova.

Labava spojnica s loptom

Spajasti konektor koji nije u potpunosti postavljen na terminal CBB60 stvara kontaktni otpor na spoju. Pod strujom opterećenja, ovaj otpor stvara toplinu koja oksidira kontaktne površine, dodatno povećavajući otpor u destruktivnom ciklusu. Konačni rezultat je ili povremeno pokretanje motora ili pregorjeli konektor. Svaka bi lopata trebala zahtijevati snažan pritisak rukom da sjedne i ne bi se smjela ukloniti blagim povlačenjem bez alata.

Preskakanje pražnjenja kondenzatora

CBB60 nazivnog napona od 450 VAC može zadržati naboj koji se približava tom naponu satima nakon prekida napajanja. Energija pohranjena u kondenzatoru od 40 µF napunjenom na 400 V iznosi 3,2 džula — dovoljno da izazove teške opekline ili srčani udar ako se dodirne preko prsa. Nikada nemojte dodirivati ​​priključke kondenzatora, dopustiti im da dodiruju jedni druge ili dopustiti alatima da ih premoste bez prethodnog dovršetka postupka pražnjenja s otpornikom i provjere 0 V s multimetrom.

Provjera ispravnosti veze CBB60 nakon uključivanja

Tri brze provjere nakon vraćanja napajanja potvrđuju da je instalacija električni ispravno i da motor radi unutar specifikacija.

Provjera 1 — Čisto pokretanje motora

Motor bi trebao ubrzati od mirovanja do pune brzine za 1 do 3 sekunde bez zvučnog zujanja, oklijevanja ili škripanja. Brujanje bez okretanja osovine znači da je motor blokiran — prekinite napajanje unutar 5 sekundi kako biste spriječili oštećenje namota i ponovno provjerite ožičenje.

Provjera 2 — radna struja unutar nazivne pločice

Stegnite ampermetar oko žice pod naponom i izmjerite struju nakon 2 do 3 minute rada pod opterećenjem. Očitavanje bi trebalo biti na ili ispod amperaže punog opterećenja (FLA) na natpisnoj pločici motora. Očitavanje više od 10% iznad FLA na natpisnoj pločici pod normalnim uvjetima opterećenja ukazuje na neusklađenost kapaciteta ili pogrešku u ožičenju koju treba ispitati prije nastavka rada.

Provjera 3 — Napon na stezaljkama CBB60 tijekom rada

Dok motor radi, pažljivo izmjerite izmjenični napon na dva priključka CBB60 pomoću multimetra postavljenog na izmjenični napon. U ispravno ožičenom kondenzatorskom motoru, ovaj napon je tipičan 1,1 do 1,5 puta veći od napona napajanja — za napajanje od 230 V očekujte očitavanje 250 do 340 V na stezaljkama kondenzatora. To je normalno: proizlazi iz rezonantne interakcije između kondenzatora i induktiviteta namota motora. Očitavanje točno jednako ili niže od napona napajanja može značiti da kondenzator zapravo nije u strujnom krugu ili da je neispravno spojen.

Odabir prave zamjene CBB60 prije bilo kakvog povezivanja

Ispravno povezivanje CBB60 je jednostavno. Ispravno spajanje pogrešnog CBB60 još uvijek proizvodi neispravan ili loš motor. Potvrdite ove parametre na zamjenskoj jedinici prije instalacije.

Za bilo koju primjenu crpke ili kompresora od 230 V, praktična preporuka je CBB60 naznačen ispravnim kapacitetom s 450 VAC napona i 85°C ili više temperature . Ova kombinacija pruža marginu napona i toplinsku visinu koju uobičajena specifikacija od 250 VAC / 70°C ne pruža, posebno za vanjske instalacije ili instalacije s visokim ciklusom rada gdje temperature okoline često prelaze 40°C oko kućišta motora.
